Kurz gesagt: Ein Pylontech-Modul hat vier RJ45-Buchsen mit vier verschiedenen Aufgaben. Ihr Wechselrichter nutzt CAN (manchmal RS485), um das Laden zu steuern, und diese Verbindung sieht den ganzen Stapel als eine Batterie: keine Zellspannungen, kein Zustand pro Modul. Der Console-Anschluss ist eine eigene RS-232-Leitung, über die das BMS mit allen Details antwortet, und fast keine Anlage nutzt ihn nach der Inbetriebnahme. Ihn auszulesen stört den Wechselrichter nicht, egal welche Marke.
Ihr Wechselrichter spricht schon mit der Batterie. Warum sehen Sie dann nichts?
Jeder Hybridwechselrichter an einem Pylontech-Stapel steht ständig mit dem BMS in Kontakt. Er kennt die Packspannung, den Strom und den Moment, in dem er aufhören muss zu laden. Und trotzdem: Sobald Sie die Spannung einer einzelnen Zelle wollen, den Zustand von Modul 3 oder wissen möchten, warum eine Einheit zwei Grad wärmer ist als die anderen, gibt es nichts. Nicht auf dem Display des Wechselrichters, nicht in der App des Installateurs, obwohl die Batterie direkt vor Ihnen steht.
An Ihrer Hardware liegt das nicht. Es gibt zwei getrennte Gespräche über zwei getrennte Anschlüsse, und dieser Leitfaden hilft, sie auseinanderzuhalten.
Vier RJ45-Buchsen, vier Aufgaben
Die Front eines Niedervolt-Moduls von Pylontech ist voller Buchsen, die wie Netzwerkanschlüsse aussehen. Keine davon ist Ethernet. Sie tragen vier Protokolle, die nichts miteinander zu tun haben, und das falsche Kabel in die falsche Buchse ist der häufigste Installationsfehler, den wir sehen.
| Anschluss | Was er trägt | Wer ihn normalerweise nutzt |
|---|---|---|
| CAN | CAN-Bus: die übliche Steuerverbindung zwischen Batterie und Wechselrichter | Ihr Wechselrichter |
| RS485 A / B | RS485 seriell: die alternative Wechselrichterverbindung, auch von manchen Herstellerwerkzeugen genutzt | Ihr Wechselrichter oder niemand |
| CONSOLE | RS-232-Textkonsole mit 115200 Baud: die Diagnose-Shell des BMS | Fast immer niemand |
| LINK PORT 0 / 1 | Die interne Verbindung zwischen den Modulen eines Stapels | Die Batterien selbst |
Was die Wechselrichterverbindung trägt, und was nicht
Die CAN- oder RS485-Verbindung zwischen Batterie und Wechselrichter hat nur einen Zweck: dem Wechselrichter sicheres Laden und Entladen zu ermöglichen. Es ist ein Steuergespräch, und es ist bewusst schmal. Meist enthält es den gesamten Ladezustand, die Packspannung, den Gesamtstrom, die Lade- und Entladegrenzen, die das BMS gerade erlaubt, und ein paar Alarm- und Schutzkennzeichen.
All diese Werte beschreiben den ganzen Stapel als eine einzige virtuelle Batterie. Genau das braucht der Wechselrichter, und genau deshalb taucht Folgendes auf Ihrem Wechselrichter nie auf, so gut sein Display auch ist:
- Gesundheitszustand pro Modul: Eine alternde Einheit in einem Stapel von sechs verschwindet im Durchschnitt.
- Einzelne Zellspannungen: die früheste Warnung überhaupt, und der Wechselrichter bekommt sie nie.
- Temperatur pro Modul, einschließlich der Unterschiede zwischen Modulen, die oft mehr sagen als jeder absolute Wert.
- Zyklenzahl pro Modul: nützlich in einem Garantiegespräch, auf der Steuerverbindung nicht vorhanden.
- Welches Modul einen Schutz ausgelöst hat.
Pylontech versteckt nichts. Das BMS weiß das alles. Das Wechselrichterprotokoll wurde nur nicht dafür gebaut, es zu transportieren.
Der Console-Anschluss: der, den niemand nutzt
Der Console-Anschluss ist eine einfache serielle RS-232-Leitung mit 115200 Baud, hinter der eine kleine Text-Shell in der BMS-Firmware sitzt. Sie schicken einen kurzen Befehl, sie antwortet mit einer Tabelle. pwr liefert eine Zeile pro Batterie im Stapel. bat 1 liefert die Zellspannungen von Einheit 1. soh 2, info 3, stat funktionieren genauso, Modul für Modul.
An diesen Anschluss verbindet sich die Konsolensoftware von Pylontech, deshalb gibt es ihn. Weil die meisten Anlagen diese Software genau einmal nutzen, bei der Inbetriebnahme, vom Laptop aus, verbringt der Console-Anschluss den Rest des Batterielebens untätig.
Vor allem ist er eine eigene physische Schnittstelle, getrennt von CAN und RS485. Ihn zu nutzen nimmt dem Wechselrichter nichts weg.

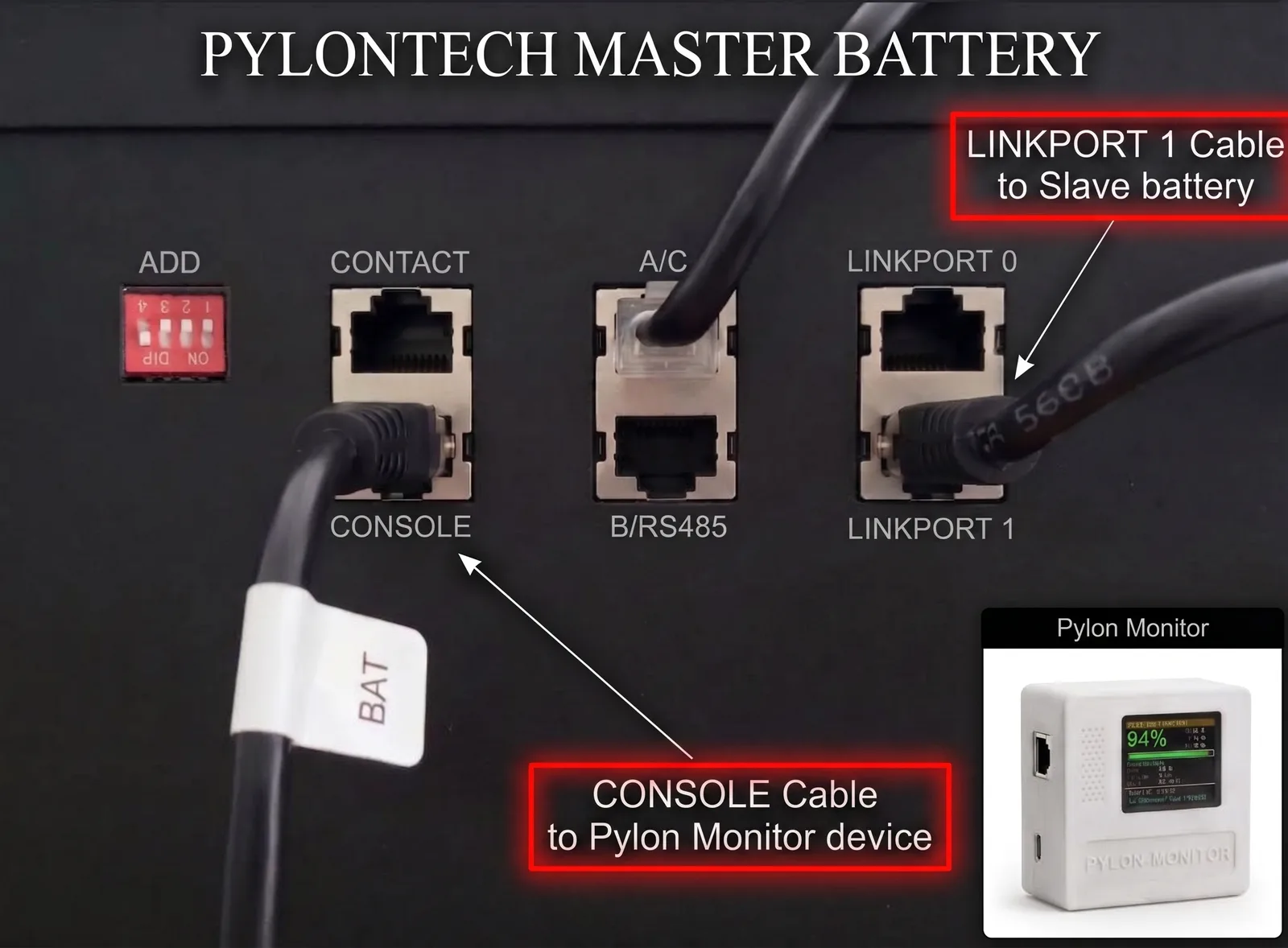

Das Kabel, das Ihre Master-Batterie mit der ersten Slave-Batterie verbindet, muss vom LINK PORT 1 der Master abgehen — niemals vom LINK PORT 0. Es wird am LINK PORT 0 der Slave eingesteckt, und jede weitere Batterie wiederholt dasselbe Muster 1 → 0. Andersherum verkabelt sieht die Master den Rest des Stapels nie, und der Pylon-Monitor zeigt immer nur eine einzige Batterie an.
Welche Verbindung nutzt mein Wechselrichter?
Fast jeder Hybridwechselrichter, der Pylontech unterstützt, nutzt den CAN-Anschluss. Einige nutzen RS485, manche lassen sich so oder so einstellen. Für diesen Leitfaden zählt die letzte Spalte, und sie ist in jeder Zeile gleich.
| Wechselrichter | Üblicherweise genutzte Batterieverbindung | Console-Anschluss noch frei? |
|---|---|---|
| Victron (Cerbo GX / Venus GX) | CAN, über BMS-Can / VE.Can | Ja |
| Deye / Sunsynk | CAN | Ja |
| Growatt SPF / SPH | CAN oder RS485 | Ja |
| Sofar | CAN | Ja |
| Solis | CAN | Ja |
| SMA Sunny Island | CAN | Ja |
| Voltronic / Axpert / MPP Solar | RS485 oder CAN | Ja |
| Studer (Xcom-CAN) | CAN | Ja |
Nehmen Sie die mittlere Spalte als Orientierung, nicht als Schaltplan: Anschluss, Kabelbelegung und Protokolleinstellung hängen von Modell und Firmware ab, maßgeblich ist das Handbuch Ihres Wechselrichters. Die rechte Spalte ändert sich nie. Welchen Bus Ihr Wechselrichter auch belegt hat, den Console-Anschluss nicht.
Nein, er streitet sich nicht mit Ihrem Wechselrichter
Das ist die Frage, die wir am häufigsten hören, also die direkte Antwort. Das Auslesen des Console-Anschlusses stört die Wechselrichterverbindung nicht, weil:
- es verschiedene Anschlüsse sind. Kein gemeinsamer Bus, kein Verteiler, kein Y-Kabel: eine eigene Buchse mit eigener Schnittstelle am BMS.
- das Monitoring nur Fragen stellt. Es schickt
pwr,batundsohund liest die Antworten. Es sendet weder Ladeeinstellungen noch Steuerframes auf die Wechselrichterverbindung. - der Wechselrichter davon nichts merkt. Sein CAN- oder RS485-Gespräch läuft genau wie vorher weiter, im selben Takt und mit denselben Daten.
Dieselbe Überlegung beantwortet die Garantiefrage: Der Console-Anschluss ist eine dokumentierte Diagnoseschnittstelle, und ihn auszulesen ist genau sein Zweck. Nichts wird verändert, geflasht oder übergangen. Wenn Ihr Installateur die Anlage mit einem Wartungsvertrag betreut, kostet es nichts, ihm Bescheid zu sagen.
Wenn beide sich widersprechen, und warum das meist normal ist
Früher oder später zeigt der Wechselrichter 62 %, während die Konsole der Batterie 64 % meldet. Das ist fast nie ein Fehler. Die Zahl des Wechselrichters ist seine eigene Arbeitszahl: Viele Wechselrichter wenden eigene Strombilanzierung, Glättung oder Korrekturen auf das an, was das BMS meldet, und manche halten an beiden Enden des Bereichs absichtlich eine Reserve.
Die Zahl der Konsole ist die des BMS, ungefiltert. Für die Diagnose der Batterie ist sie die richtige. Wenn Sie wissen wollen, warum der Wechselrichter bei 97 % aufgehört hat zu laden, zählt seine Zahl. Beide stimmen; sie beantworten verschiedene Fragen.
Gestapelte Batterien: der Fehler, den fast jeder macht
Ein Punkt erwischt einen großen Teil der Anlagen mit mehreren Batterien, und er gehört hierher, weil er wie ein Monitoring-Fehler aussieht, obwohl es ein Verkabelungsfehler ist. Ob Sie den Stapel vom Wechselrichter oder vom Console-Anschluss aus lesen: Alles kommt über das Master-Modul. Ist der Stapel selbst falsch verkettet, existiert für jedes Werkzeug nur der Master.
Das Verbindungskabel muss am Master aus LINK PORT 1 kommen und beim ersten Slave in LINK PORT 0 gehen, dann dieses Muster 1 → 0 den ganzen Stapel entlang. Andersherum verkabelt sieht der Master den Rest des Stapels nie, und jedes Werkzeug, das Sie anschließen, den Wechselrichter eingeschlossen, meldet eine einzige Batterie, egal wie viele Sie haben. Die vollständige Reihenfolge steht in unserer Installationsanleitung.
Den Console-Anschluss lesen, ohne einen Laptop an die Wand zu kleben
Zu wissen, dass der Anschluss frei ist, ist eine Sache; ihn ständig zu nutzen eine andere. Eine serielle Konsole ist ein Handwerkzeug. Sie antwortet, wenn man fragt, von einem Rechner, der per Kabel an der Batterie hängt, und sie erinnert sich nicht an gestern. Gut für die Inbetriebnahme, nutzlos, um zu merken, dass die Zellabweichung seit drei Wochen steigt.
Um diesen Anschluss dauerhaft zu nutzen, braucht es ein kleines Gerät, das an CONSOLE bleibt, die Shell regelmäßig abfragt und das Ergebnis dort veröffentlicht, wo Sie wirklich hinschauen: ein lokales Dashboard, eine Home-Assistant-Entität, ein Node-RED- oder Jeedom-Flow oder ein einfacher JSON-Endpunkt, den Ihr eigenes Skript lesen kann. Genau das macht Pylon-Monitor. Sobald die Daten fließen, wird die Frage, welche Werte einen Alarm verdienen, zum spannenden Teil. Wenn Sie die ganze Idee noch abwägen, fangen Sie mit unserem Monitoring-Leitfaden an.
Häufig gestellte Fragen
Kann ich den Pylontech Console-Port nutzen, während mein Wechselrichter über CAN oder RS485 verbunden ist?
Ja. Der Console-Port ist eine physisch eigenständige RS-232-Schnittstelle am BMS und kein Abzweig des CAN- oder RS485-Busses. Ihn auszulesen ändert nichts an der Wechselrichter-Verbindung: Diese behält dasselbe Gespräch, dasselbe Timing und dieselben Daten wie zuvor.
Was ist der Unterschied zwischen dem Pylontech CAN-Port und dem Console-Port?
Der CAN-Port führt ein schmales Steuergespräch für den Wechselrichter: Gesamt-Ladezustand des Packs, Pack-Spannung, Gesamtstrom, die vom BMS erlaubten Lade- und Entladegrenzen sowie Alarm-Flags — der gesamte Stapel als eine virtuelle Batterie beschrieben. Der Console-Port ist eine RS-232-Diagnose-Shell mit 115200 Baud, die modulweise antwortet, inklusive einzelner Zellspannungen, Gesundheitszustand pro Modul, Temperaturen und Zyklenzahlen.
Erlischt durch den Anschluss an den Pylontech Console-Port die Garantie?
Der Console-Port ist eine dokumentierte Diagnoseschnittstelle, und ihn auszulesen ist genau sein vorgesehener Zweck. Es wird nichts verändert, geflasht oder übersteuert — das Monitoring sendet Abfragen und liest die Antworten. Betreut Ihr Installateur die Anlage im Rahmen eines Wartungsvertrags, ist ein kurzer Hinweis dennoch sinnvoll.
Warum zeigt mein Wechselrichter einen anderen Ladezustand als die Batterie?
Weil beide Zahlen unterschiedlich entstehen. Viele Wechselrichter legen eigene Coulomb-Zählung, Glättung oder eine herstellerspezifische Korrektur über das, was das BMS meldet, und manche halten an beiden Enden des Bereichs bewusst eine Reserve zurück. Der Konsolenwert ist der des BMS, ungefiltert. Eine Abweichung von wenigen Prozent ist normal, kein Fehler.
Welche Pylontech-Batterien haben einen Console-Port?
Die Niedervolt-US-Reihe und ihre Verwandten — US2000, US2000B+, US2000C, US3000, US3000C, US5000, UP2500 und die Force-L1-Familie. Hochvoltmodelle wie die Force-H-Reihe nutzen eine andere Architektur und werden hier nicht behandelt.
Kann ich einen Pylontech-RJ45-Port in einen Netzwerk-Switch oder Router stecken?
Nein. Jede RJ45-Buchse an einem Pylontech-Modul führt CAN, RS485 oder RS-232 — niemals Ethernet. Der Stecker passt perfekt in einen Router-Port, genau deshalb ist der Fehler so häufig; Gutes kommt dabei nicht heraus. Ordnen Sie stattdessen jedes Kabel der beschrifteten Buchse zu.
Häufige Fragen
- Kann ich den Pylontech Console-Port nutzen, während mein Wechselrichter über CAN oder RS485 verbunden ist?
- Ja. Der Console-Port ist eine physisch eigenständige RS-232-Schnittstelle am BMS und kein Abzweig des CAN- oder RS485-Busses. Ihn auszulesen ändert nichts an der Wechselrichter-Verbindung: Diese behält dasselbe Gespräch, dasselbe Timing und dieselben Daten wie zuvor.
- Was ist der Unterschied zwischen dem Pylontech CAN-Port und dem Console-Port?
- Der CAN-Port führt ein schmales Steuergespräch für den Wechselrichter: Gesamt-Ladezustand des Packs, Pack-Spannung, Gesamtstrom, die vom BMS erlaubten Lade- und Entladegrenzen sowie Alarm-Flags — der gesamte Stapel als eine virtuelle Batterie beschrieben. Der Console-Port ist eine RS-232-Diagnose-Shell mit 115200 Baud, die modulweise antwortet, inklusive einzelner Zellspannungen, Gesundheitszustand pro Modul, Temperaturen und Zyklenzahlen.
- Erlischt durch den Anschluss an den Pylontech Console-Port die Garantie?
- Der Console-Port ist eine dokumentierte Diagnoseschnittstelle, und ihn auszulesen ist genau sein vorgesehener Zweck. Es wird nichts verändert, geflasht oder übersteuert — das Monitoring sendet Abfragen und liest die Antworten. Betreut Ihr Installateur die Anlage im Rahmen eines Wartungsvertrags, ist ein kurzer Hinweis dennoch sinnvoll.
- Warum zeigt mein Wechselrichter einen anderen Ladezustand als die Batterie?
- Weil beide Zahlen unterschiedlich entstehen. Viele Wechselrichter legen eigene Coulomb-Zählung, Glättung oder eine herstellerspezifische Korrektur über das, was das BMS meldet, und manche halten an beiden Enden des Bereichs bewusst eine Reserve zurück. Der Konsolenwert ist der des BMS, ungefiltert. Eine Abweichung von wenigen Prozent ist normal, kein Fehler.
- Welche Pylontech-Batterien haben einen Console-Port?
- Die Niedervolt-US-Reihe und ihre Verwandten — US2000, US2000B+, US2000C, US3000, US3000C, US5000, UP2500 und die Force-L1-Familie. Hochvoltmodelle wie die Force-H-Reihe nutzen eine andere Architektur und werden hier nicht behandelt.
- Kann ich einen Pylontech-RJ45-Port in einen Netzwerk-Switch oder Router stecken?
- Nein. Jede RJ45-Buchse an einem Pylontech-Modul führt CAN, RS485 oder RS-232 — niemals Ethernet. Der Stecker passt perfekt in einen Router-Port, genau deshalb ist der Fehler so häufig; Gutes kommt dabei nicht heraus. Ordnen Sie stattdessen jedes Kabel der beschrifteten Buchse zu.
