Kurz gesagt: Ein Stapel parallel geschalteter Pylontech-Batterien braucht zwei getrennte Ketten: die Leistungskabel (Plus und Minus, passend zum Strom) und eine Kommunikationskette von LINK PORT 1 einer Batterie zu LINK PORT 0 der nächsten. Jede Batterie braucht eine eigene Adresse. Der Wechselrichter sieht immer nur die Summe; um jede Batterie und jede Zelle zu sehen, liest man den Console-Anschluss der Master-Batterie, und das funktioniert für bis zu 16 Batterien, auch mit gemischten Modellen und Jahrgängen.
Was „parallel“ bei einem Pylontech-Stapel bedeutet
Die Niedervolt-Module von Pylontech (US2000, US3000, US5000 und die Force-L1-Familie) sind zum Stapeln gemacht. Zwei oder mehr zusammenstellen, richtig verkabeln, und der Wechselrichter sieht eine große Batterie statt mehrerer kleiner. Darum geht es: mehr kWh und mehr Strom aus Einheiten, die eine Person allein tragen kann.
Dieser Leitfaden betrifft die Niedervolt-US-Serie. Die Hochvolt-Türme von Pylontech (Force H2, H48050) sind anders aufgebaut, als Rack-System; für sie gibt es einen eigenen Leitfaden.
Zwei Ketten, zwei Aufgaben: Leistung und Kommunikation
Jede zusätzliche Batterie braucht zwei Verbindungen, und man macht leicht die eine richtig und vergisst, dass die andere genauso wichtig ist:
- Leistung. Plus- und Minuskabel parallel, von Batterie zu Batterie, die den eigentlichen Lade- und Entladestrom tragen. Zu dünne oder beschädigte Leistungskabel sind ein Brand- und Leistungsrisiko, lange bevor sie ein Monitoring-Problem werden.
- Kommunikation. Eine RJ45-Kette über die LINK-Anschlüsse, mit der sich die Batterien einigen, wer Master ist, ihren Zustand teilen und sich dem Wechselrichter als eine Einheit zeigen. Diese Kette fällt still aus: kein Rauch, kein Geruch, nur ein Wechselrichter, der einen Teil des Stapels nicht mehr sieht.
Die Regel für die Kommunikationskette ist einfach und wird oft falsch umgesetzt: Das Kabel kommt aus LINK PORT 1 am Master und geht in LINK PORT 0 der nächsten Batterie, dann wieder 1 → 0 bis nach unten. Andersherum verkabelt sieht der Master die anderen nie, und jedes Werkzeug (Wechselrichter eingeschlossen) meldet eine einzige Batterie. Die vollständige Reihenfolge mit Fotos steht in unserer Installationsanleitung.
Die Master-Batterie spricht über ihren CAN- oder RS485-Anschluss mit dem Wechselrichter. Ihr Console-Anschluss bleibt frei, und dort kommt ein Überwachungsgerät hin. Die anderen Batterien sprechen nur mit ihren Nachbarn.
Adressierung: woher jede Batterie weiß, welche sie ist
Batterien im selben Stapel brauchen eine eindeutige Adresse, damit der Master sie unterscheiden kann, wenn er die Daten pro Modul meldet. Bei den meisten US-Modellen ist das ein DIP-Schalter am Gehäuse; manche neueren Modelle adressieren sich selbst über die LINK-Kette. So oder so machen zwei Dinge immer wieder Ärger: zwei Module auf derselben Adresse und eine Adresse, die nach der Inbetriebnahme geändert wurde.
Modelle und Jahrgänge mischen
Eine US2000 mit einer US3000C oder US5000 zu mischen, oder Batterien, die Jahre auseinander gekauft wurden, funktioniert. Kunden fragen uns regelmäßig danach: Einer hatte eine US3000C als Master mit vier US2000C dahinter, und alle fünf werden einzeln gelesen und angezeigt; ein anderer mischte US2000 und US3000 mehrerer Generationen, mit demselben Ergebnis. Was das Mischen ändert, ist das Altern des Stapels: Das kleinste oder älteste Modul arbeitet härter und entfernt sich schneller von den anderen. Genau deshalb lohnt es sich, jede Batterie einzeln zu beobachten statt nur die Summe.
Das Kabel, das einen Stapel leise kaputtmacht

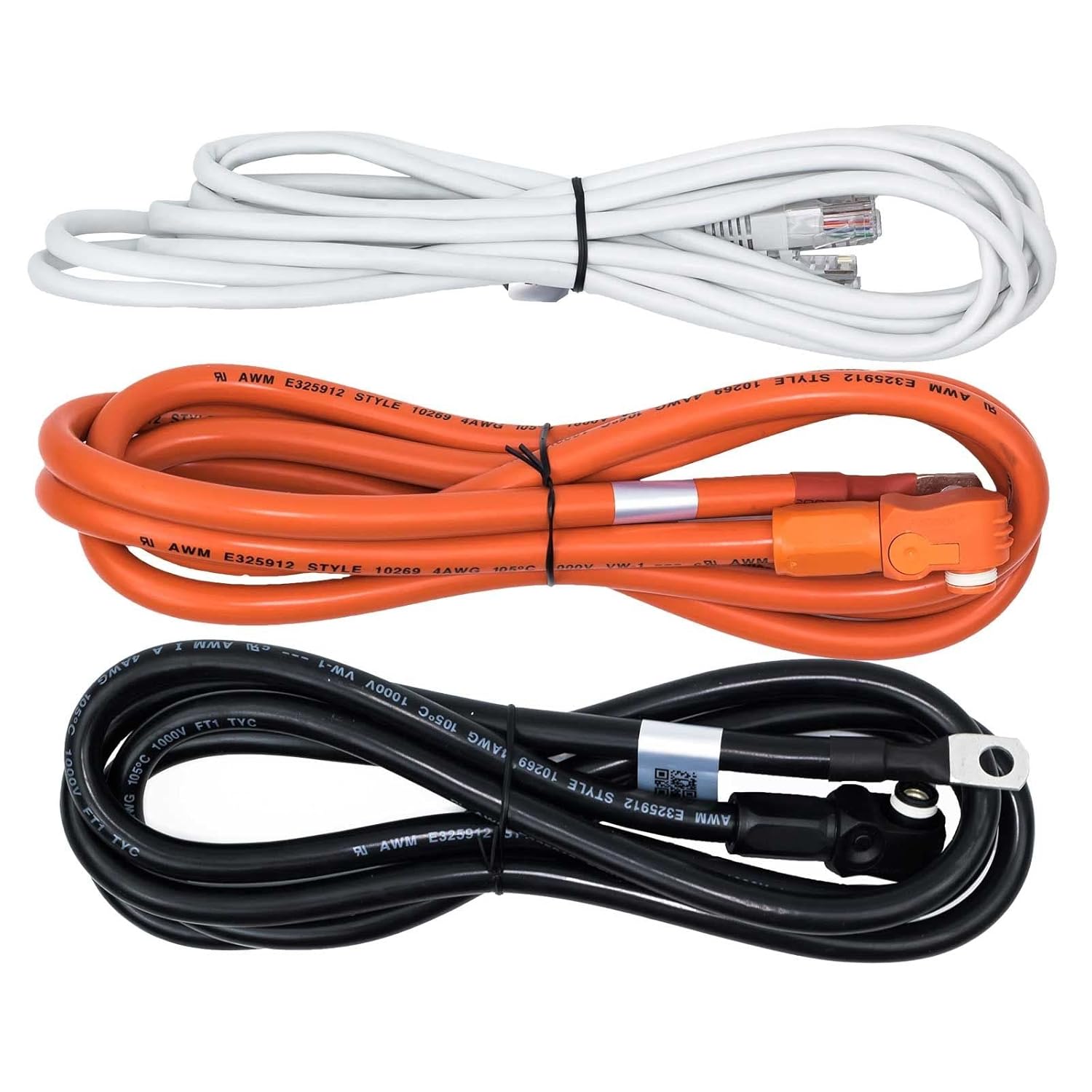

Die RJ45- und Leistungskabel im Pylontech-Karton sind für eine Anordnung gedacht: Batterien direkt übereinander. Echte Installationen sind selten so ordentlich. Ein Rack an einer anderen Wand als geplant, eine später ergänzte Batterie dort, wo das Originalkabel nicht hinreicht, ein Außenschrank, in dem ein Innenraumkabel nichts verloren hat. Dann greift man zu irgendeinem Netzwerkkabel oder einem Paar Leistungskabel aus der Schublade, und genau dort beginnt ein Stapel, sporadische Kommunikationsfehler zu werfen oder, schlimmer, seinen Strom durch zu dünne Kabel zu schicken.

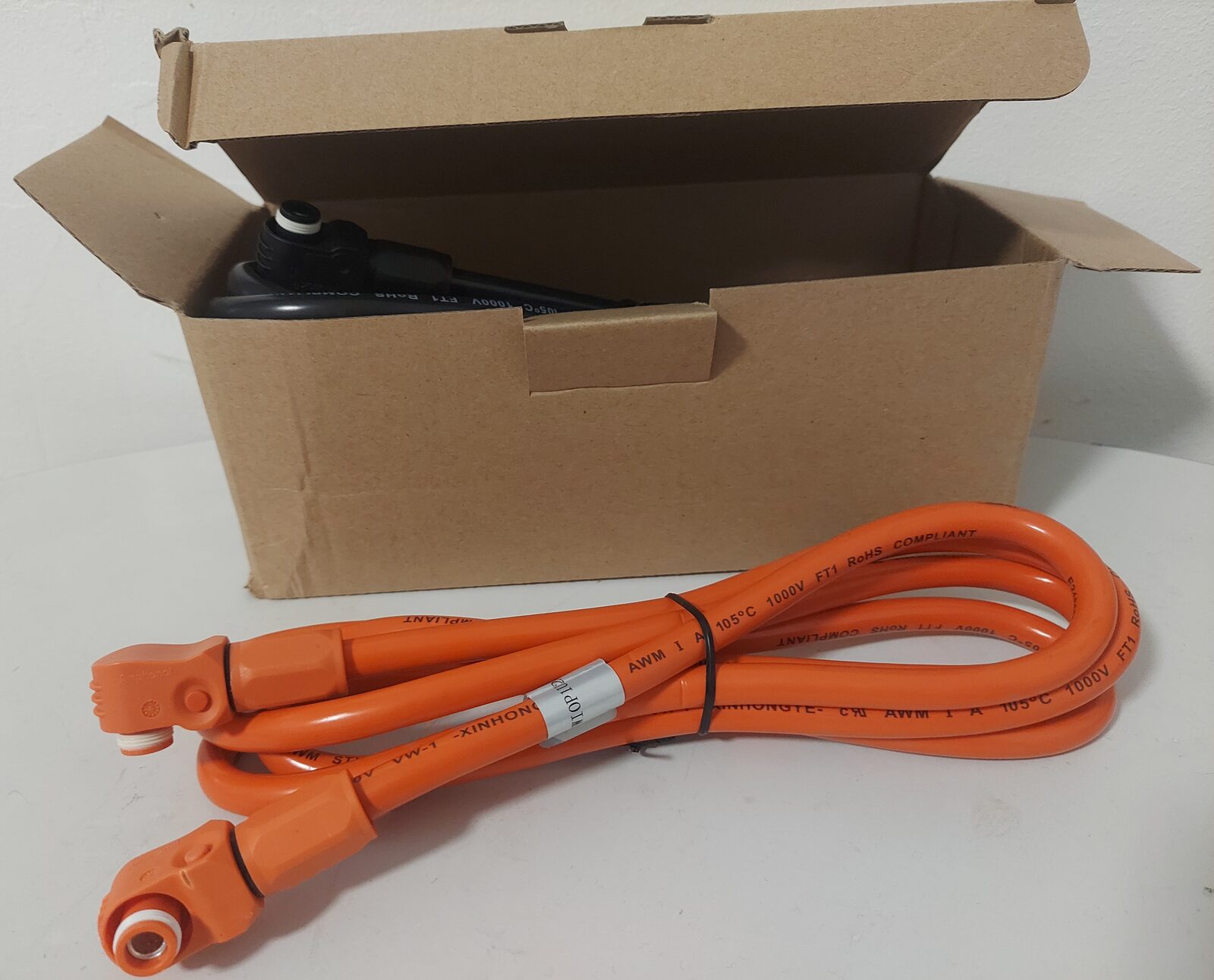

Pylon-Monitor verkauft keine Kabel, aber unsere Schwesterfirmen tun das: ParallelCables.com und Cables-Solaires.com fertigen passend ausgelegte Pylontech-Parallelkabelsätze, mit Amphenol-Steckern und dem richtigen Querschnitt für den Strom, in 48 cm, 70 cm, 1 m und als lange 2-m-Paare, für Stapel, die nicht der Standardanordnung folgen.
Typische Verkabelungsfehler, wenn ein Stapel wächst
| Fehler | Was er bewirkt |
|---|---|
| LINK-Kette 0 → 1 statt 1 → 0 verkabelt | Der Master sieht nur sich selbst. Wechselrichter und Überwachungsgerät melden beide eine Batterie. |
| Zwei Module auf derselben Adresse | Zwei Module melden sich als dieselbe Einheit; Werte pro Modul werden unzuverlässig oder ein Modul verschwindet. |
| Gemischte Modelle oder Kapazitäten | Funktioniert, aber der Stapel altert ungleichmäßig: Das kleinste oder älteste Modul arbeitet härter und driftet schneller. |
| Leistungskabel zu dünn oder zu lang | Spannungsabfall unter Last, heiße Stecker, im schlimmsten Fall ein Sicherheitsproblem. Hier wird nicht improvisiert. |
| Kommunikationskabel unter Zug | Funktioniert auf der Werkbank, fällt ab und zu aus, sobald der Schrank zu ist und das Kabel eingeklemmt oder gespannt wird. |
| Wechselrichterkabel in der falschen Buchse | Der Stapel meldet sich auf der CAN/RS485-Seite nicht richtig an. Erklärt in unserem Wechselrichter-Leitfaden. |
Was das Monitoring eines Stapels zeigt
Hier zählen die zwei Ketten wieder. Ihr Wechselrichter liest die CAN/RS485-Verbindung, und für ihn sehen ein Stapel aus einer Batterie und einer aus sechzehn gleich aus: eine Spannung, ein Strom, ein SOC. Was mit einem einzelnen Modul im Stapel passiert, ist von dort aus unsichtbar. Das ist eine Grenze des Protokolls, nicht der Software.
Die Details pro Modul gibt es nur auf der Console-Seite. Pylon-Monitor liest sie am Console-Anschluss des Masters und meldet bis zu 16 Batterien einzeln: SOC, SOH, Spannung, Strom, Status und Temperatur jeder Batterie, mit einer Batterieauswahl im Dashboard, dazu jede Zellspannung aller 16. In einem Stapel macht diese Ansicht pro Modul den Unterschied zwischen „der Stapel ist in Ordnung“ und „Modul 7 altert schneller als die anderen“.
Bevor Sie einen neuen oder erweiterten Stapel einschalten
- Jedes Modul hat seine eigene Adresse. Geprüft, nicht angenommen, vor allem nach dem Hinzufügen oder Umsetzen eines Moduls.
- Die LINK-Kette läuft 1 → 0, vom Master nach unten.
- Die Leistungskabel sind für den tatsächlichen Strom des Stapels ausgelegt, nicht „wie vorher“.
- Die Kommunikationskabel reichen ohne Zug, Schlaufen oder Einklemmen, wenn der Schrank geschlossen wird.
- Der Wechselrichter hängt am CAN- oder RS485-Anschluss des Masters; der Console-Anschluss des Masters bleibt für ein Überwachungsgerät frei.
- Die Module haben die Firmware-Version, die Pylontech beim Mischen von Kapazitäten verlangt.
Läuft der Stapel, gilt dieselbe Acht-Punkte-Prüfung für jedes Modul, nicht nur für den Stapel als Ganzes. Genau deshalb liest man einen Stapel Batterie für Batterie statt als eine Zahl.
Häufige Fragen
- Können Pylontech-Batterien parallel geschaltet werden?
- Ja — genau so funktioniert eine Pylontech-Bank. Niedervolt-Module der US-Serie (US2000, US3000, US5000, Force-L1) sind für die Parallelverkabelung ausgelegt, mit gemeinsamer Leistungsverbindung und einer Console/Link-Kommunikationskette, sodass der Wechselrichter eine kombinierte Batterie statt mehrerer einzelner sieht.
- Wie viele Pylontech-Batterien lassen sich zusammenschalten?
- Das hängt vom Modell und der eigenen Grenze des Wechselrichters ab, aber Stapel mit deutlich mehr als einem Dutzend Niedervolt-Modulen sind üblich. Pylon-Monitor etwa liest und meldet bis zu 16 Batterien einzeln über den Console-Port der Master-Einheit.
- Müssen alle Batterien einer Parallelbank identisch sein?
- Nicht zwingend, aber Batterien gleichen Modells und gleichen Alters altern deutlich gleichmäßiger. Das Mischen von Kapazitäten oder Generationen funktioniert in den meisten Fällen, aber die kleinere oder ältere Einheit zykliert meist stärker und driftet schneller vom Rest des Stapels weg — besser pro Modul beobachten als es einfach anzunehmen.
- Warum zeigt mein Wechselrichter nur eine Batterie, obwohl ich mehrere zusammengeschaltet habe?
- Weil der Wechselrichter die CAN/RS485-Verbindung liest, die den ganzen Stapel absichtlich als eine virtuelle Batterie darstellt — eine Spannung, ein Strom, ein SOC. Werte pro Modul existieren nur auf der Console-Kette, die der Wechselrichter nicht nutzt.
- Was verursacht meist einen Kommunikationsfehler bei einer Pylontech-Mehrbatterie-Anlage?
- Viel häufiger ein Verkabelungsproblem als eine defekte Batterie — ein RJ45-Kabel, das zu lang, mechanisch belastet oder für das Layout ungeeignet ist, oder eine Adresskollision nach dem Hinzufügen oder Verschieben eines Moduls. Die physische Leitung zu prüfen ist der erste Schritt, bevor man das Modul selbst verdächtigt.
