Sans blabla marketing. Ce sont les vraies pages servies par votre Pylon-Monitor — les mêmes écrans de monitoring, de diagnostic et d'intégration Home Assistant — à l'adresse http://pylon-monitor.local, exactement ce que vous verrez dès que vous le branchez. Et ce moment arrive en moins de 2 minutes après avoir ouvert la boîte.
Sur la batterie maître : CONSOLE vers le Pylon-Monitor, LINK PORT 1 vers la batterie esclave.
L'erreur que presque tout le monde fait : LINK PORT 1, pas LINK PORT 0 Le câble qui relie votre batterie maître à la première esclave doit partir du LINK PORT 1 de la maître — jamais du LINK PORT 0. Il se branche sur le LINK PORT 0 de l'esclave, et chaque batterie suivante répète le même schéma 1 → 0. Câblé à l'envers, la maître ne voit jamais le reste de la pile : le Pylon-Monitor n'affiche alors qu'une seule batterie, quel que soit leur nombre.
ÉCRAN PHYSIQUE

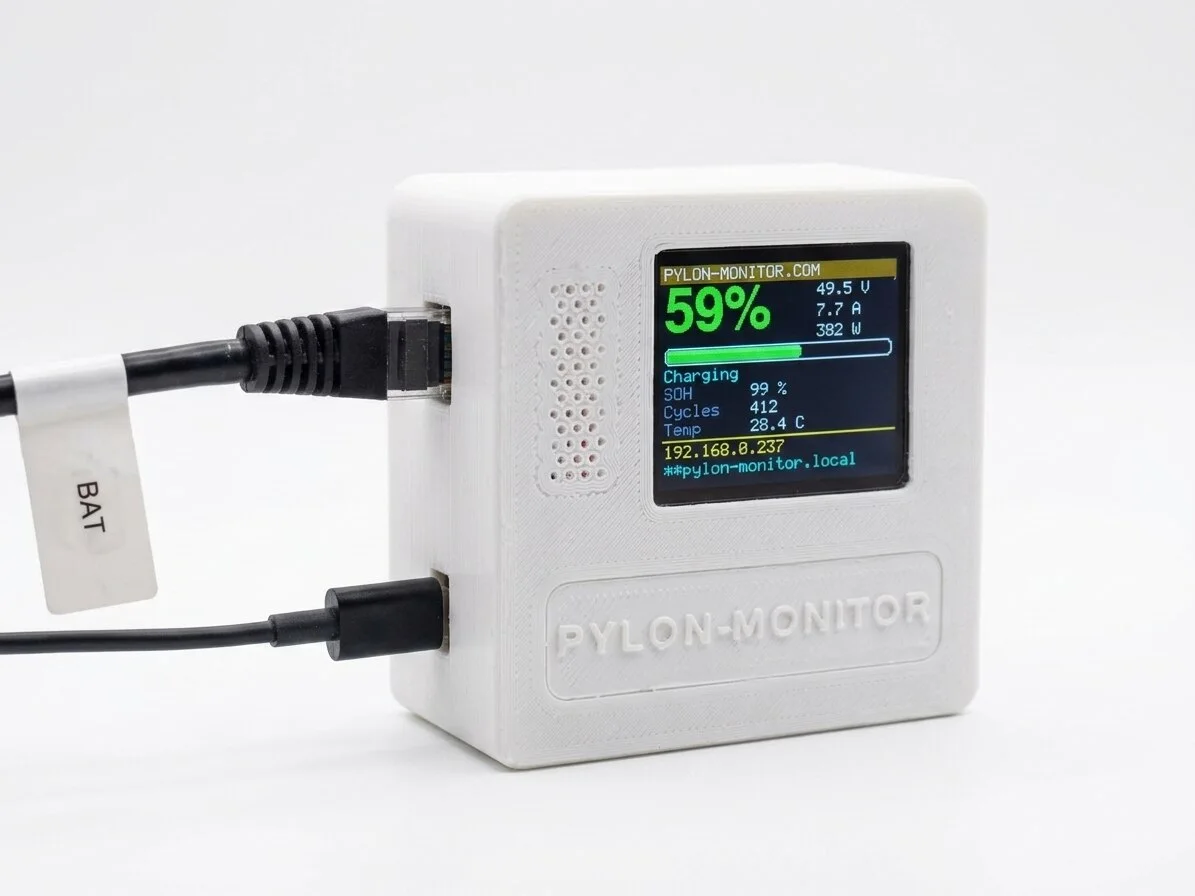

Écran TFT intégré
Un écran TFT IPS 1,8" net affiche l'état de charge en gros chiffres, avec la tension et le courant à côté et le SOH et le nombre de cycles en dessous — lisible à travers la pièce, sans téléphone.
TFT IPS 1,8" — couleur complète, vraie photo
Pas de ventilateur, pas de boutons à manipuler — il suffit de jeter un œil au boîtier.
PREMIER DÉMARRAGE
Configuration WiFi par portail captif
Au premier démarrage, le Pylon-Monitor crée son propre réseau PylonMonitor-Setup. Connectez-vous depuis n'importe quel téléphone, la page de configuration s'ouvre toute seule.
Aucune application à installer, aucun QR code
Scanne automatiquement les réseaux environnants
Enregistre les identifiants et redémarre — terminé
Se rouvre après une réinitialisation d'usine — ou 2 appuis brefs et rapprochés sur le bouton reset (au dos du boîtier) si vous devez juste changer de réseau WiFi, sans rien effacer d'autre
Configurez votre Pylon-Monitor×
+
pylon-monitor.local
PM
Connexion — Pylon-Monitor×
+
pylon-monitor.local/login
PM
Pylon-Monitor
Connectez-vous au tableau de bord
admin
••••••••
Se connecter
Oublié ? 3 appuis sur le bouton reset rétablissent les réglages d'usine.
AUTHENTIFICATION — TOUJOURS ACTIVE
Votre propre mot de passe, créé au premier accès
La première fois que vous ouvrez le tableau de bord, l'appareil vous demande de créer votre propre mot de passe — il n'existe aucun mot de passe par défaut commun aux appareils. Ensuite, cet écran de connexion protège le tableau de bord et ses réglages, comme l'impose la réglementation européenne sur la cybersécurité des objets connectés (directive RED, norme EN 18031).
Créé par vous au premier accès — aucun mot de passe par défaut
Les mots de passe trop courts ou trop courants sont refusés, les essais ratés répétés sont ralentis
Vrai cookie de session aléatoire, HTTP-only ; les mots de passe enregistrés ne sont jamais renvoyés au navigateur
Oublié ? 3 appuis sur le bouton reset (en génération 2, débrancher le câble USB 3 fois fonctionne aussi) rétablissent les réglages d'usine
PAGE PRINCIPALE
Tableau de bord de la batterie en direct
L'écran d'accueil de l'appareil. Des cartes en direct pour Charge, Santé, Températures, Système et Cellules, plus un graphique d'historique sur 24h — et une barre de navigation pour aller partout en deux clics.
SOC, tension, courant, puissance, état en temps réel
SOH, cycles, déséquilibre des cellules, signal WiFi, statut MQTT
Températures base & MOSFET, tensions par cellule
Jusqu'à 16 batteries chaînées (ex. 16× US5000 ≈ 76,8 kWh, ou un mélange US2000 + US3000 + US5000) — un sélecteur bascule entre « toutes combinées » et n'importe quelle batterie seule
Accès en un clic à JSON, Settings, Screen Display, Update, Reboot, Reset
Pylon-Monitor×
+
pylon-monitor.local
PM
PERSONNALISATION
Screen Display — votre écran, votre mise en page
Le pourcentage de l'écran physique est toujours affiché, mais tout le reste autour vous appartient. Trois préréglages rapides, ou cochez les éléments un par un — l'aperçu en direct se met à jour instantanément, enregistrez, et l'écran réel correspond exactement en quelques secondes.
Titre d'en-tête, tension/courant/puissance, jauge de charge
État Charging/Discharging, SOH, nombre de cycles, température
Adresse IP et/ou pied de page hostname.local
Moins d'éléments cochés ? La mise en page se recentre au lieu de laisser un vide
Screen Display — Pylon-Monitor×
+
pylon-monitor.local/display
PM
Juste l'essentiel
Minimal — jauge seule
Réglages — Pylon-Monitor×
+
pylon-monitor.local/settings
PM
CONFIGURATION

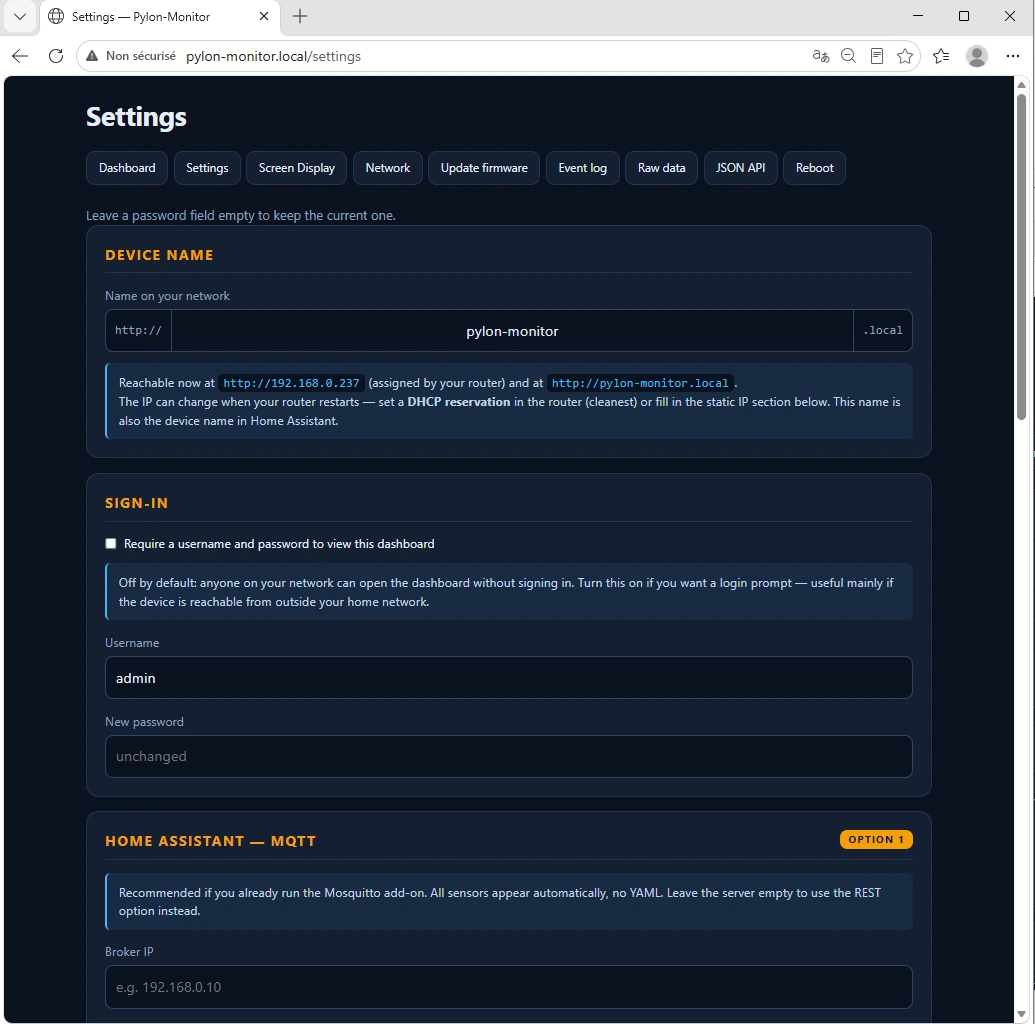

Une seule page de réglages — tout est dedans
Nom d'hôte, connexion, IP statique, broker MQTT, assistant REST API et notifications d'urgence Pushover. Tout dans un seul formulaire, avec des indications intégrées montrant votre IP actuelle et du YAML prêt à copier-coller.
Nom d'hôte mDNS → http://votrenom.local
Conseils pour IP statique ou réservation DHCP
Auto-découverte MQTT pour Home Assistant
Bloc YAML REST prêt à l'emploi (avec votre IP injectée)
Notification Pushover optionnelle pour SOC bas
Réseau — Pylon-Monitor×
+
pylon-monitor.local/network
PM
Settings — Pylon-Monitor×
+
pylon-monitor.local/settings
PM
Alarmes — seuils, Pushover, test en un clic
DIAGNOSTICS
Voyez exactement ce que fait l'appareil
Pas de moniteur série, pas de conjectures. Trois pages couvrent le dépannage de bout en bout, plus des alertes configurables pour que les problèmes arrivent sur votre téléphone avant même que vous les cherchiez.
Event log — activité récente, plus un historique de démarrage qui survit aux plantages (conservé en mémoire RTC, pas perdu au reset)
Raw data — les réponses brutes non traitées de la console batterie, pour confirmer le format exact

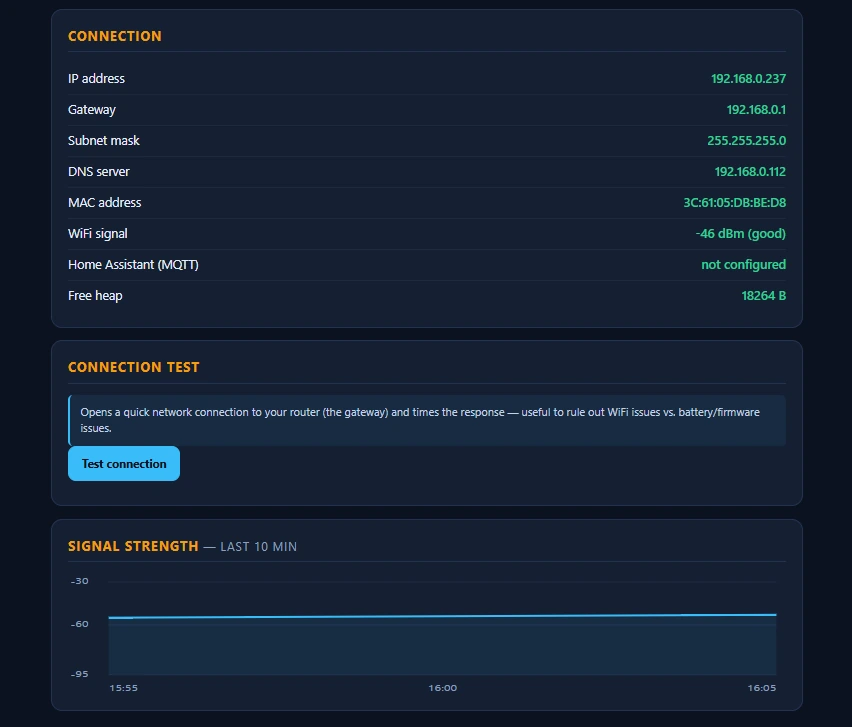

Network — historique du signal WiFi et test de joignabilité de la passerelle en un clic
Alarmes — vos propres seuils SOC/température avec hystérésis, envoyées via Pushover, avec un test en un clic
À DISTANCE
Un lien public qui fonctionne aussi loin de chez vous
Le tableau de bord et /api.json ci-dessus ne fonctionnent que sur votre réseau local. Envie de consulter aussi votre batterie depuis le bureau ou en voyage ? Cochez une case dans Settings pour publier vos données dans le cloud, gratuitement, à une adresse privée sécurisée par votre propre clé d'accès — sans VPN, sans redirection de port, sans DNS dynamique.
Une seule case à cocher dans Settings, désactivée par défaut — l'appareil reste entièrement local sinon
La même clé d'accès aléatoire qui protège déjà /api.json hors de votre réseau local devient le jeton de l'URL
Actualisé environ toutes les 2 minutes — pas fait pour un tableau de bord en direct, mais largement suffisant pour un coup d'œil depuis le bureau ou en déplacement
Décochez la case et les envois — ainsi que l'URL publique — s'arrêtent immédiatement
Réglages — Pylon-Monitor×
+
pylon-monitor.local/settings
PM
CLOUD GRATUIT · NOUVEAU
Tout votre parc en ligne — chaque batterie, chaque cellule
Activez le Cloud gratuit et pylon-monitor.com devient un second tableau de bord accessible de partout : le parc en un coup d'œil, puis chaque batterie et chacune de ses cellules. Sans abonnement, et entièrement optionnel.
L'énergie stockée en kWh, charge ou décharge, et le temps avant plein ou vide
Une carte par batterie : tension, courant, températures, santé, cycles et ses cellules
Toutes les cellules du parc sur une carte, la plus basse et la plus haute mises en évidence
3 ans d'historique, kWh par jour, courbes batterie par batterie et export CSV
Un e-mail si votre boîtier se tait — et un lien JSON public pour vos outils
Téléchargez le .bin depuis la page firmware et envoyez-le depuis votre tableau de bord — il redémarre directement sur la nouvelle version. Pas de câble, pas de soudure, pas d'Arduino IDE. Vos réglages sont conservés à chaque mise à jour.
Téléchargez gratuitement le dernier .bin depuis la page firmware
Envoyez-le depuis la page Update firmware du tableau de bord — aucun câble série, aucun Arduino IDE
La mise à jour prend ~20 à 30 secondes
Nom d'hôte, MQTT, IP statique, connexion tous conservés
L'ancien firmware est conservé jusqu'à ce que le nouveau soit entièrement écrit — une coupure de courant pendant l'envoi ne peut pas le briquer
Mise à jour firmware — Pylon-Monitor×
+
pylon-monitor.local/firmware
PM
api.json — Pylon-Monitor×
+
pylon-monitor.local/api.json
PM
INTÉGRATION
Un point d'accès JSON. Tous vos outils le comprennent.
GET /api.json renvoie l'état complet de l'appareil en un seul appel HTTP — charge, santé, températures, tensions par cellule, statut réseau, alarmes. Ajoutez votre clé d'accès (?key=…, affichée dans Settings) et c'est tout : pas de SDK, pas de dépendance à un fournisseur — c'est juste du JSON, donc tout ce qui peut faire une requête HTTP peut l'utiliser.
Meilleure intégration
Home Assistant
Intégré au firmware, des deux façons : l'auto-découverte MQTT vous donne 10 capteurs sans aucun YAML, ou pointez la plateforme native rest vers /api.json pour 6 capteurs avec un bloc YAML que l'appareil génère pour vous.
Jeedom
Installez le plugin JSON, pointez un équipement vers /api.json, associez des chemins comme summary>soc ou net>rssi à des commandes. Aucun plugin personnalisé nécessaire.
Fonctionne aussi nativement avec Node-RED, Domoticz, openHAB, Grafana/InfluxDB — tout ce qui parse du JSON sur HTTP
Actualisé en direct toutes les ~4 secondes sur le tableau de bord, tout sur votre réseau local
Structure stable — ne casse pas entre les versions de firmware
MAINTENANCE
Redémarrage & réinitialisation d'usine

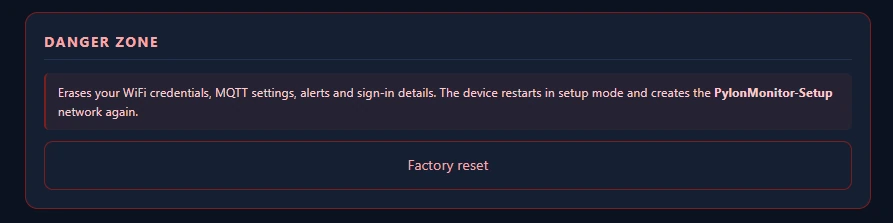

Redémarrer est à un clic dans la barre de navigation, avec une boîte de dialogue de confirmation d'abord. Factory Reset se trouve dans la Danger zone des Settings — il efface les identifiants WiFi, MQTT, alarmes et connexion, puis rouvre le portail captif pour repartir de zéro.
Boîte de dialogue de confirmation avant chaque action destructrice
L'ancien firmware/réglages n'est touché qu'une fois l'action confirmée
2 appuis brefs et rapprochés sur le bouton reset (au dos du boîtier) rouvrent aussi le portail — sans rien effacer, pour un changement rapide de WiFi
Les réglages restent conservés lors des mises à jour firmware
Réinitialisation d'usine — Pylon-Monitor×
+
pylon-monitor.local/reset
PM
C'est tout l'appareil.
Un petit boîtier, un portail captif, un tableau de bord, un point d'accès JSON, un bouton de mise à jour. Pas besoin de cloud, pas d'application, pas d'abonnement — 59 € une fois.
