Guide d'installation

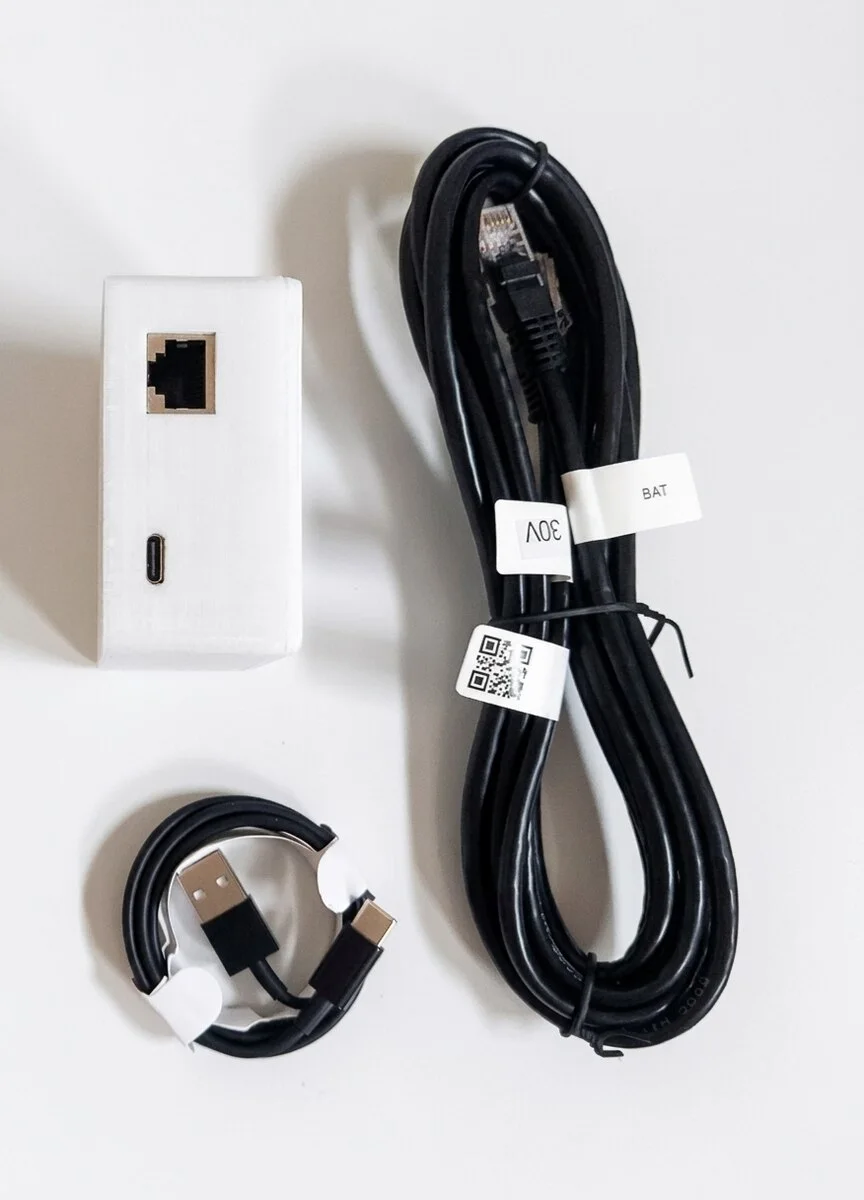

Contenu de la boîte

• Appareil Pylon-Monitor (boîtier compact et robuste, écran TFT intégré)
• Câble Ethernet RJ45 (standard, droit)
• Câble d'alimentation USB (USB-A vers USB-C)
• Carte de démarrage rapide

Étape par étape

1. Branchez-le sur la batterie

   Connectez une extrémité du câble RJ45 au port Console de votre batterie Pylontech (sur le dessus de la batterie maître dans une pile). Branchez l'autre extrémité sur la prise RJ45 du Pylon-Monitor.

2. Alimentez l'appareil

   Branchez le câble USB-C dans le Pylon-Monitor et dans une source USB 5V. L'écran TFT s'allume en quelques secondes.

3. Connectez-vous au WiFi de configuration

   Sur votre téléphone ou ordinateur, ouvrez les réglages WiFi. Un nouveau réseau appelé PylonMonitor-Setup apparaît. Connectez-vous (sans mot de passe). Un portail captif s'ouvre automatiquement ; sinon, allez sur http://192.168.4.1.

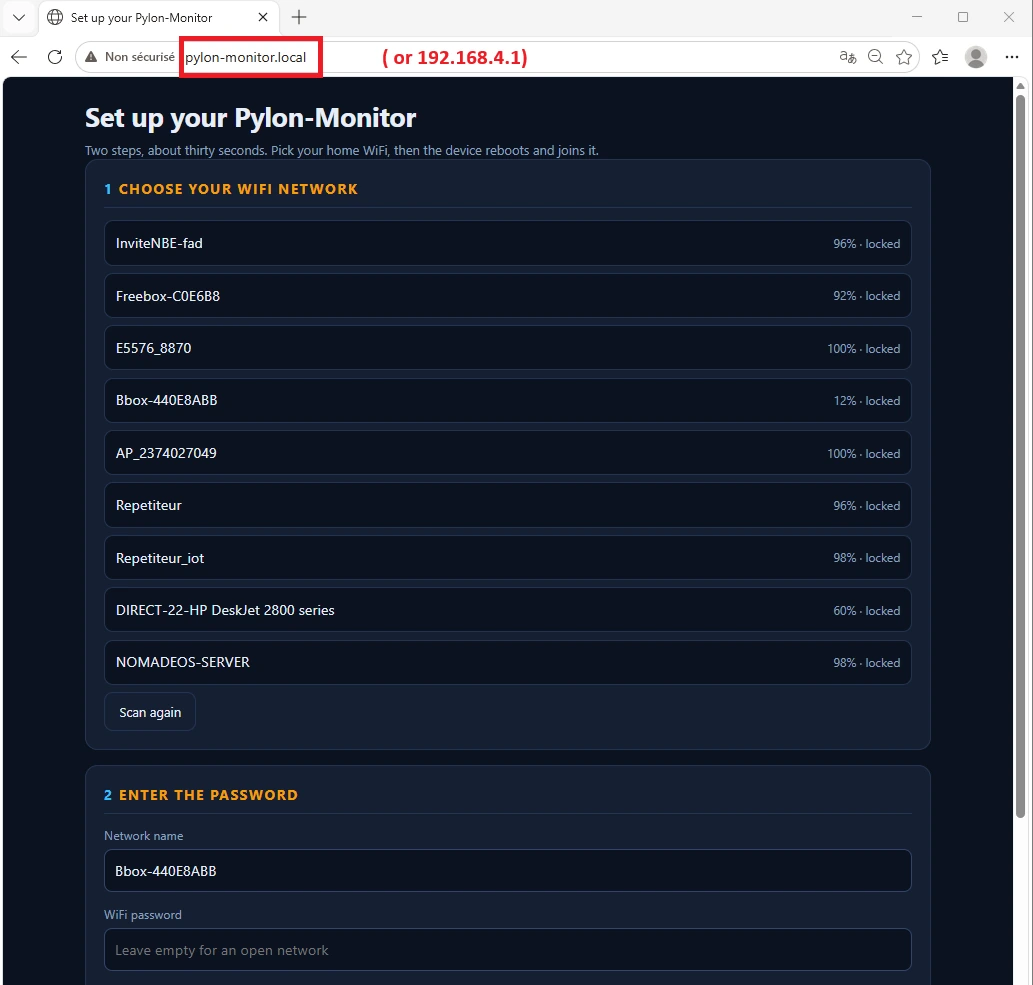

4. Choisissez votre WiFi domestique

   Le portail affiche les réseaux à proximité. Sélectionnez le vôtre, entrez le mot de passe, appuyez sur Save and connect. Le Pylon-Monitor redémarre et rejoint votre réseau.



5. Ouvrez le tableau de bord

   Après le redémarrage, l'écran TFT affiche l'adresse IP de l'appareil (attribuée par votre routeur). Saisissez-la dans votre navigateur, ou essayez http://pylon-monitor.local si votre réseau supporte le mDNS. Le tableau de bord en direct s'affiche.



Affichage de l'écran TFT

Une fois connecté à la batterie, l'écran TFT affiche par défaut :

• L'état de charge en gros chiffres, toujours affiché
• La tension, le courant et la puissance à côté du SOC
• Une jauge de charge colorée, l'état (Charging/Discharging), le SOH, les cycles et la température
• En pied de page : l'adresse IP et hostname.local

Chaque élément (à part le pourcentage) peut être activé ou désactivé individuellement depuis la page Screen Display du tableau de bord, avec un aperçu en direct.

Dépannage

L'écran TFT reste noir

Vérifiez le câble USB et la source d'alimentation. Essayez un autre port USB. L'appareil consomme très peu, mais a besoin d'une alimentation 5V correcte.

« Aucune donnée batterie » sur l'écran TFT

Le câble RJ45 est branché sur le mauvais port. Les batteries Pylontech ont plusieurs prises RJ45 — assurez-vous d'utiliser celle étiquetée Console, pas RS485, CAN ou Link.

Je ne vois pas PylonMonitor-Setup

L'appareil a peut-être déjà rejoint un réseau précédent. Double-appuyez sur le bouton reset physique en moins de 8 secondes pour rouvrir le portail (temporaire, rien n'est effacé), ou utilisez le bouton Factory Reset dans le tableau de bord si vous y avez encore accès.

pylon-monitor.local ne s'ouvre pas

Le mDNS est peut-être désactivé sur votre réseau. Utilisez simplement l'adresse IP affichée sur l'écran TFT.

Le tableau de bord fonctionne, mais je veux l'intégrer à Home Assistant

Il ne vous manque qu'un court extrait YAML — généré automatiquement par l'appareil, à copier-coller. Suivez le guide d'intégration Home Assistant →

Réinitialisation : deux niveaux

Le Pylon-Monitor propose deux mécanismes distincts, à ne pas confondre :

• Reconnecter à un autre WiFi (rien n'est effacé) : double-appuyez sur le bouton reset physique de l'appareil en moins de 8 secondes. Le portail PylonMonitor-Setup se rouvre pour cette session, le temps de choisir un nouveau réseau — vos réglages MQTT, alarmes et connexion restent intacts.
• Tout effacer (WiFi, MQTT, alarmes, connexion) : uniquement possible depuis le tableau de bord → Settings → tout en bas dans la Danger zone → Factory reset → confirmez. Il n'existe pas d'équivalent purement physique à cette remise à zéro complète — il faut pouvoir atteindre le tableau de bord.

Dans les deux cas, l'appareil redémarre en mode PylonMonitor-Setup.
