EQUILIBRADO9 min de lecturaPor el equipo de Pylon-MonitorActualizado el

Equilibrar las celdas de una batería Pylontech

Por qué las celdas de una Pylontech se separan, cómo volver a igualarlas con cualquier inversor con una carga completa y cómo distinguir un desequilibrio de una celda débil, con cifras reales de conjuntos reales.

En resumen: cargue la Pylontech al 100 % y déjela ahí unas dos horas. Es el único momento en que su BMS equilibra las celdas. Hágalo una vez al mes si su instalación rara vez llega a carga completa. Un conjunto sano termina por debajo de 30 mV entre su celda más alta y la más baja a plena carga. Si una celda se queda muy atrás después de una carga completa de verdad, siempre la misma, equilibrar no lo arreglará: es una celda débil, y un tema para su instalador.

Qué significa «equilibrar las celdas» en una Pylontech

Cada módulo Pylontech US (US2000C, US3000C, US5000) tiene quince celdas de litio ferrofosfato en serie. El sistema de gestión de la batería (BMS) protege las quince a la vez, y eso tiene una consecuencia de la que pocos propietarios oyen hablar: el módulo vale lo que vale su celda más extrema. La carga se detiene cuando la primera celda está llena. La descarga se detiene cuando la primera celda está vacía. Si una celda está un 5 % por encima de las demás, todo el módulo pierde ese 5 % de capacidad útil, y esa misma celda es la que dispara los avisos de sobretensión al final de la carga.

Equilibrar es la forma en que el BMS vuelve a poner las celdas al mismo nivel. La medida se llama «diferencia de celdas» (también «desequilibrio» o «delta»): la diferencia de tensión entre la celda más alta y la más baja, en milivoltios.

Por qué las celdas se separan, y por qué casi nunca es culpa de nadie

No hay dos celdas exactamente iguales. Pequeñas diferencias de autodescarga y de capacidad se van sumando, ciclo tras ciclo. El BMS las corrige en un solo sitio: muy cerca del final de la carga. Una Pylontech equilibra de forma pasiva. Cuando el conjunto está casi lleno, descarga un poco sus celdas más altas a través de pequeñas resistencias, unas decenas de miliamperios cada vez.

Una instalación solar suele moverse entre el 30 y el 80 %, y es intencionado. Pasan los días, a veces meses enteros de invierno, sin que el conjunto llegue arriba. El BMS nunca tiene su ventana y las celdas se van separando poco a poco. No hay nada roto. La batería simplemente no ha tenido las condiciones que necesita.

Leer bien la diferencia

Hay un detalle que confunde a casi todo el mundo. En la mitad de su rango, una celda LFP está en una meseta de tensión muy plana: dos celdas separadas por varios amperios-hora marcan casi la misma tensión al 50 %. Cerca del 100 % la curva se empina y la diferencia aparece de golpe. Así que un conjunto puede parecer perfecto a media carga y mostrar 150 mV lleno. No es una avería nueva. Es el desequilibrio que se hace visible.

Dónde lo leeSanoMerece actuar
En reposo, a media cargaMenos de ~15 mVVarias veces el valor habitual de este conjunto, o 100 mV que no bajan
A plena carga, tras equilibrarMenos de 30 mV, el objetivo de PylontechTodavía por encima de ~100 mV tras dos horas a plena carga
Durante una carga fuerteMayor que en reposo, es normalJúzguela con la media de 24 horas, nunca con una sola lectura

Algunos datos reales: entre los conjuntos Pylontech conectados a Pylon-Monitor Cloud, la mayoría promedia entre 1 y 11 mV en una semana. Un puñado promedia más de 100 mV, y salvo muy pocas excepciones son conjuntos que rara vez llegan al 100 %.

Cómo equilibrar una Pylontech: la regla de las dos horas

La solución es la misma para cualquier Pylontech US: llevar el conjunto al 100 % y mantenerlo ahí unas dos horas. Es cuando el BMS hace su trabajo. Pida a su inversor una carga completa, con solar si el día lo permite, de la red si no. No hace falta tocar la tensión de carga; basta con pedir el 100 %. Así se hace en los inversores más comunes:

Victron

  1. En su GX (Cerbo, Venus) o en VRM: Settings → ESS → Mode → Keep batteries charged.
  2. Carga primero con el sol y, si hace falta, de la red.
  3. Cuando aparezca aquí el resultado, vuelva a poner el modo en Optimized.

Deye · Sunsynk · Sol-Ark

  1. Abra System Setup → Time Of Use.
  2. En la franja de las próximas horas, marque Grid charge y ponga su SOC en 100 %.
  3. Cuando aparezca aquí el resultado, restablezca su franja habitual.

Growatt

  1. En la app Growatt o en ShineServer, añada un periodo Battery First para las próximas horas.
  2. SOC de parada en 100 %, con AC charge activado si el sol no basta.
  3. Cuando aparezca aquí el resultado, elimine ese periodo.

Solis

  1. En el inversor: Advanced Settings → Storage Energy Set → Storage Mode Select → Self-Use, y active Time of Use.
  2. Ajuste una franja de carga para las próximas horas y permita la carga desde la red si el sol no basta.
  3. Cuando aparezca aquí el resultado, desactive Time of Use.

GoodWe

  1. En la app SolarGo: Working mode → Economic mode, y añada una franja de carga para las próximas horas.
  2. Deje cargar hasta el 100 %, desde la red si el sol no basta.
  3. Cuando aparezca aquí el resultado, vuelva a su modo habitual.

Sofar · ZCS Azzurro

  1. En el inversor, abra Basic Settings → Energy Storage Mode y elija Timing mode (o Time-of-use).
  2. Ajuste un periodo de carga para las próximas horas, con una potencia de carga que su conexión pueda suministrar.
  3. Cuando aparezca aquí el resultado, vuelva a su modo habitual (normalmente Auto).

SolaX

  1. En el menú del inversor o la app SolaX Cloud, abra los ajustes Charger period y ponga el periodo 1 en las próximas horas.
  2. Active la carga desde la red y fije el objetivo en 100 %.
  3. Cuando aparezca aquí el resultado, restablezca su periodo de carga habitual.

Fox ESS

  1. En la app FoxCloud o en el inversor: Work mode → Force charge, y active un periodo para las próximas horas.
  2. Fije el límite de carga (Max SoC) en 100 %.
  3. Cuando aparezca aquí el resultado, desactive el periodo de carga forzada.

Sungrow

  1. En la app iSolarCloud: Energy management → Forced charging, activado para las próximas horas.
  2. Fije el SOC objetivo en 100 %.
  3. Cuando aparezca aquí el resultado, desactive la carga forzada.

LuxPower

  1. En el portal LuxPower o en el inversor, active AC Charge con una franja horaria para las próximas horas.
  2. Fije el AC Charge stop SOC en 100 %.
  3. Cuando aparezca aquí el resultado, vuelva a poner AC Charge en su ajuste habitual.

Voltronic · Axpert · MPP Solar · EASun

  1. En el menú de ajustes, ponga el programa 16 — prioridad de la fuente de carga en SNU (sol y red a la vez).
  2. Deje el tipo de batería como está (PYL, comunicación BMS).
  3. Cuando aparezca aquí el resultado, vuelva a poner el programa 16 en su valor habitual (OSO o CSO).

Must

  1. En el menú de ajustes, ponga la prioridad de la fuente de carga en solar y red.
  2. Deje el tipo de batería en su ajuste Pylontech / BMS.
  3. Cuando aparezca aquí el resultado, vuelva a poner la prioridad de la fuente de carga en su valor habitual.

Studer

  1. Compruebe que la entrada AC (red o generador) está conectada y autorizada a cargar la batería.
  2. Inicie un nuevo ciclo de carga desde el mando RCC o el portal Xcom: el BMS de la batería la lleva a plena carga.
  3. Después no hay nada que restablecer.

Otro inversor

  1. Busque un ajuste llamado grid charge, force charge o SOC objetivo de carga.
  2. Póngalo en 100 % durante las próximas horas — o empiece una mañana soleada si sus paneles pueden llenar el conjunto.
  3. Cuando aparezca aquí el resultado, restablezca sus ajustes habituales.

Si su instalación rara vez llega a carga completa, una vez al mes basta para mantener las celdas juntas.

Desequilibrio grave: el procedimiento de servicio

Para un módulo que se ha desviado mucho, normalmente más de 200 mV, el procedimiento de servicio de Pylontech es una carga en continua por etapas con un cargador externo, hecha por un instalador: unos 51 V a 5 A hasta que baja la corriente, luego 52,5 V a 2 A, y después un final largo a 52,5 V y solo 0,3 A hasta que todas las celdas estén a menos de 30 mV. Lleva de cuatro a doce horas. Es la opción pesada, y la mayoría de los conjuntos nunca la necesitan, porque las cargas completas regulares hacen el mismo trabajo antes de que la diferencia crezca tanto.

Smart Balance: la sesión completa, guiada paso a paso

Conocer la regla es fácil. Aplicarla bien, no tanto. ¿Cuándo empiezan de verdad las dos horas? ¿Ha bajado el conjunto al 94 % a mitad de camino? ¿Ha funcionado al final? Smart Balance, en su panel de Pylon-Monitor, lleva la cuenta de todo eso.

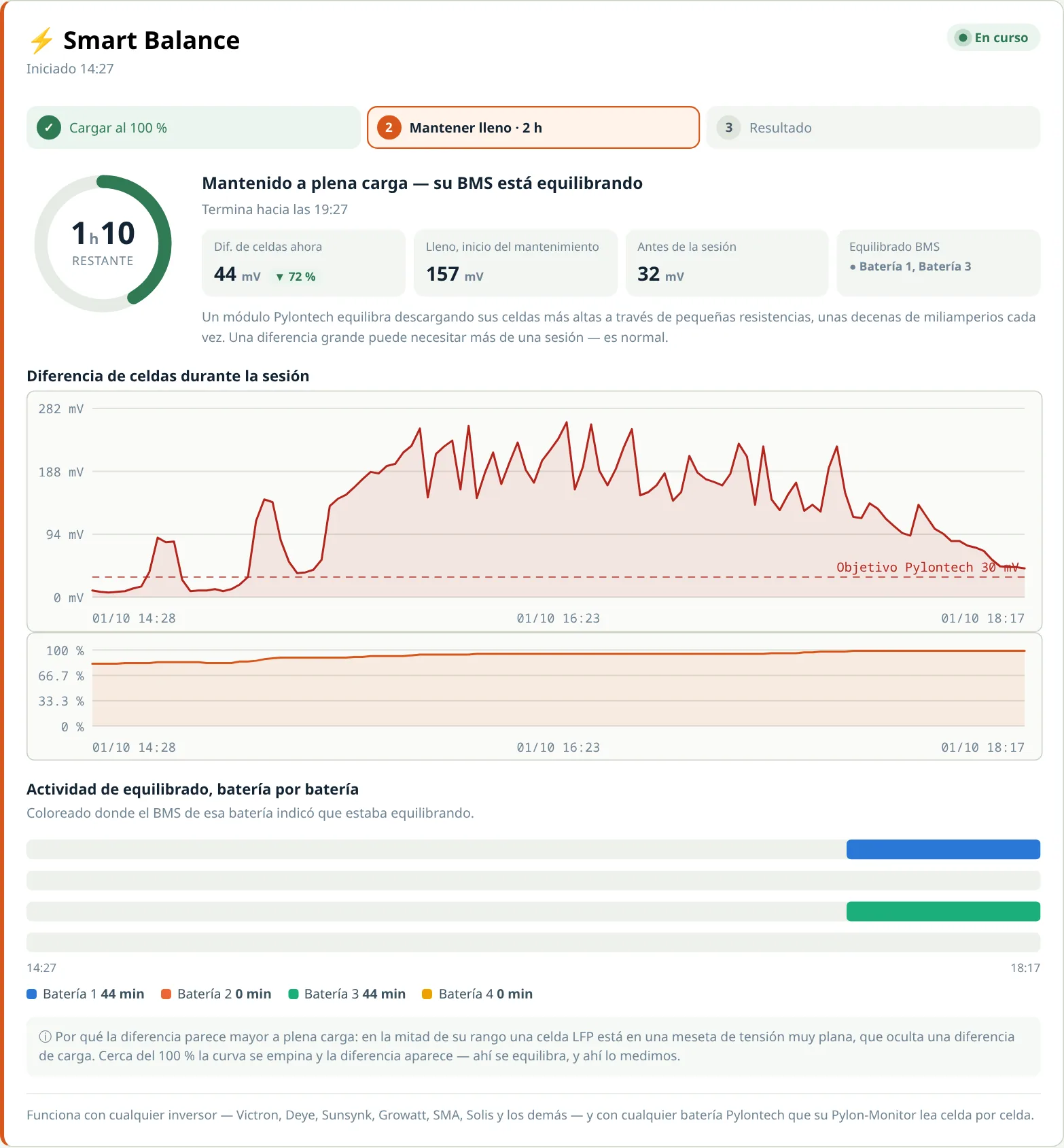

Smart Balance en curso: cuenta atrás, diferencia de celdas en directo, baterías equilibrando
La ventana de dos horas en curso: cuenta atrás, diferencia actual frente al inicio del mantenimiento, y qué batería está equilibrando.
  1. Elija su inversor y empiece. Smart Balance le muestra qué ajustar (los mismos pasos de arriba) y cuándo estará lleno el conjunto al ritmo actual, incluido si el sol bastará hoy por sí solo.
  2. La ventana de dos horas se abre sola en cuanto el conjunto llega al 98 %. Si baja del 95 %, la cuenta atrás vuelve a empezar y la página le explica por qué.
  3. Todo en directo: la diferencia de celdas frente al objetivo de 30 mV de Pylontech, el estado de carga y una línea de tiempo con el BMS de cada batería que está equilibrando.
  4. Recibe el resultado por e-mail, así que no hace falta dejar la página abierta.

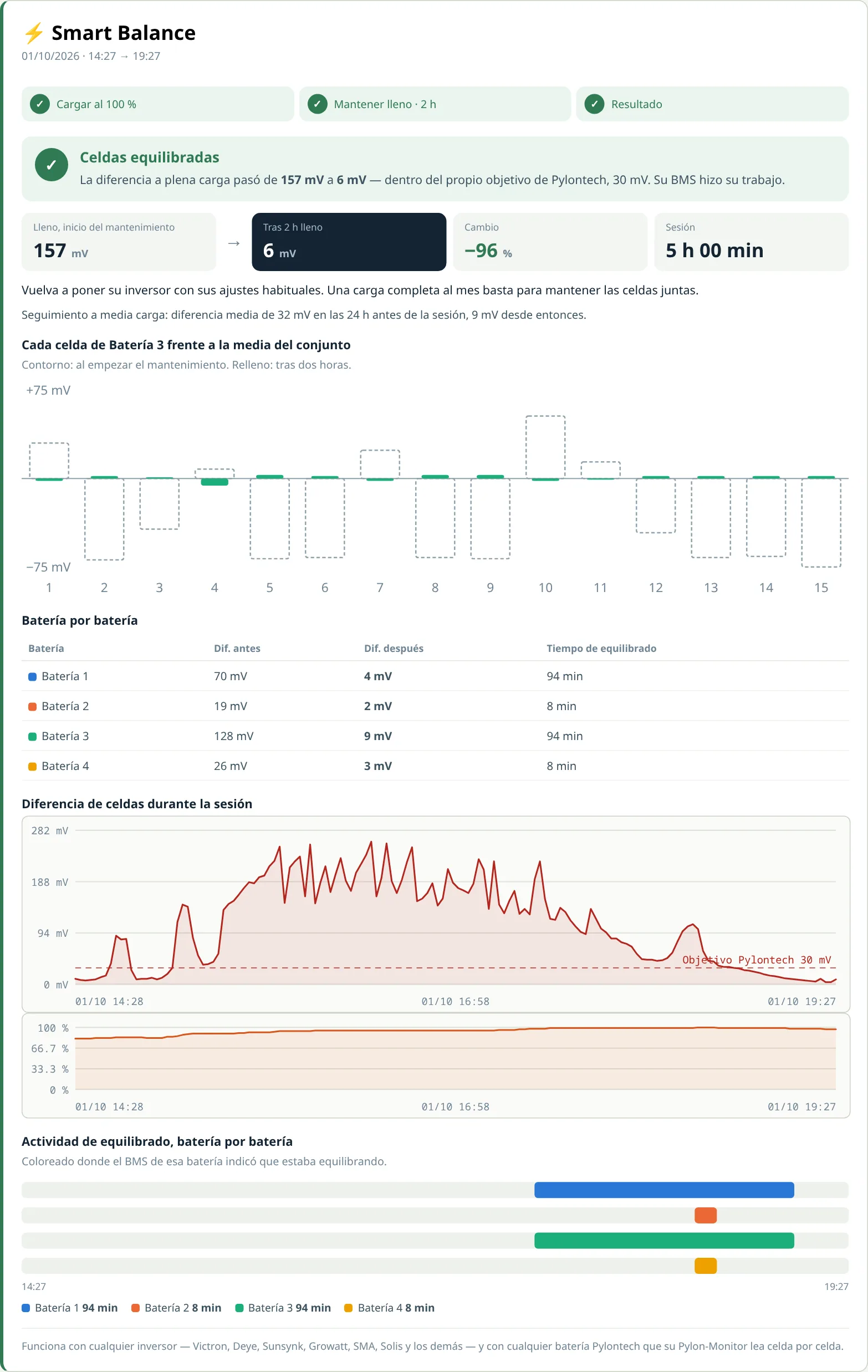

Resultado Smart Balance: diferencia a plena carga de 157 mV a 6 mV, celda por celda
Una sesión real en un conjunto de cuatro baterías: 157 mV a plena carga reducidos a 6 mV en una sola ventana.

El informe compara la diferencia a plena carga al inicio de la ventana con la de los últimos quince minutos, batería por batería y celda por celda. Termina con uno de tres veredictos: equilibrado, buen progreso (una diferencia grande puede necesitar más de una sesión) o una celda se queda atrás, con la batería, el número de celda y el número de serie para su instalador.

Cuando equilibrar no es la respuesta

Equilibrar corrige una diferencia de carga. No repara una celda que ha perdido capacidad. Cuando se conoce el patrón, es fácil de ver: el conjunto llega a carga completa con regularidad, la ventana de dos horas se cumple, y una celda sigue lejos de las demás, siempre la misma. En un conjunto que seguimos, la diferencia seguía en 282 mV tras dos horas completas, y todo venía de una sola celda 189 mV por debajo de la media. No es una ventana de equilibrado perdida. Es un módulo que hay que enseñar al instalador.

No hay urgencia en ese caso: la batería sigue funcionando y el BMS sigue protegiéndola. Pero es justo la información que convierte un vago «mi batería parece más débil» en una reclamación de garantía precisa. Nuestra guía de diagnóstico explica las demás lecturas que conviene vigilar a la vez, y la guía de códigos de alarma qué significa cada aviso.

Preguntas frecuentes

¿Pylon-Monitor equilibra las celdas Pylontech?
Pylon-Monitor dirige toda la sesión de equilibrado con usted. Smart Balance le dice exactamente qué ajustar en su inversor, abre solo la ventana de dos horas cuando el conjunto llega al 98 %, sigue cada celda en directo y le envía por e-mail un informe antes/después, hasta la celda que necesita atención. El equilibrado en sí se hace dentro de la Pylontech, con su propio BMS, tal como lo diseñó el fabricante.
¿Cada cuánto debo equilibrar mi batería Pylontech?
Un conjunto que llega con regularidad al 100 % se equilibra solo y no necesita nada. Si su instalación rara vez supera el 80–90 %, basta con una carga completa mantenida unas dos horas una vez al mes.
¿Puedo equilibrar solo con el sol, sin cargar de la red?
Sí, un día lo bastante soleado para llenar el conjunto y mantenerlo lleno dos horas. Durante la sesión, Smart Balance le dice si el sol solo llevará hoy el conjunto a plena carga, al ritmo actual.
¿Por qué se dispara la diferencia de celdas al cargar?
Porque las celdas LFP ocultan sus diferencias en la mitad de su rango y las revelan cerca del 100 %. Una diferencia que crece al final de la carga suele ser un desequilibrio que se hace visible, no una avería nueva. Júzguela con una media de 24 h o a plena carga, nunca con una sola lectura.
¿Qué diferencia de celdas es normal en una Pylontech?
En reposo y a media carga, menos de unos 15 mV es sano. A plena carga tras equilibrar, el propio objetivo de Pylontech es 30 mV o menos. Una diferencia que sigue por encima de unos 100 mV tras dos horas a plena carga apunta a una celda más débil.
¿Y si una celda se queda atrás tras equilibrar?
Repita una sesión unos días después. Si la misma celda sigue lejos de las demás tras una ventana completa de dos horas, lo más probable es que haya perdido capacidad. Smart Balance indica la batería, la celda y su número de serie — justo lo que su instalador necesita para una conversación de garantía.
