BALANCEREN9 min leestijdDoor het Pylon-Monitor-teamBijgewerkt op

Pylontech-accucellen balanceren

Waarom de cellen van een Pylontech uit elkaar lopen, hoe u ze met elke omvormer en één volle lading weer gelijk krijgt, en hoe u een onbalans onderscheidt van een zwakke cel, met echte cijfers van echte pakketten.

Kort antwoord: laad de Pylontech tot 100 % en laat hem daar ongeveer twee uur staan. Alleen op dat moment balanceert zijn BMS de cellen. Doe dat eens per maand als uw installatie zelden vol raakt. Een gezond pakket komt bij volle lading onder 30 mV tussen de hoogste en de laagste cel. Blijft één cel na een echte volle lading ver achter, steeds dezelfde, dan helpt balanceren niet: dan is het een zwakke cel, en een vraag voor uw installateur.

Wat „cellen balanceren” betekent bij een Pylontech

Elke Pylontech US-module (US2000C, US3000C, US5000) bestaat uit vijftien lithium-ijzerfosfaatcellen in serie. Het batterijbeheersysteem (BMS) beschermt alle vijftien samen, en dat heeft een gevolg waar eigenaars zelden over horen: de module is maar zo goed als zijn meest extreme cel. Laden stopt wanneer de eerste cel vol is. Ontladen stopt wanneer de eerste cel leeg is. Staat één cel 5 % hoger dan de rest, dan verliest de hele module die 5 % bruikbare capaciteit, en juist die cel geeft bovenaan de lading de overspanningswaarschuwingen.

Balanceren is hoe het BMS de cellen weer op één niveau brengt. De meetwaarde heet „celverschil” (ook „celonbalans” of „delta”): het spanningsverschil tussen de hoogste en de laagste cel, in millivolt.

Waarom cellen uit elkaar lopen, en waarom het meestal niemands schuld is

Geen twee cellen zijn precies gelijk. Kleine verschillen in zelfontlading en capaciteit tellen op, cyclus na cyclus. Het BMS corrigeert ze op één plek: helemaal bovenaan de lading. Een Pylontech balanceert passief. Als het pakket bijna vol is, ontlaadt hij zijn hoogste cellen via kleine weerstanden, telkens een paar tientallen milliampère.

Een zonne-installatie leeft vaak tussen 30 en 80 %, en dat is zo bedoeld. Dagen gaan voorbij, soms hele wintermaanden, zonder dat het pakket bovenaan komt. Het BMS krijgt nooit zijn venster en de cellen lopen langzaam uit elkaar. Er is niets kapot. De accu heeft gewoon niet de omstandigheden gehad die hij nodig heeft.

Het verschil goed lezen

Eén detail zet bijna iedereen op het verkeerde been. Midden in zijn bereik zit een LFP-cel op een heel vlak spanningsplateau: twee cellen die meerdere ampère-uur van elkaar verschillen, tonen bij 50 % bijna dezelfde spanning. Dicht bij 100 % wordt de curve steil en duikt het verschil plotseling op. Een pakket kan er dus halfvol perfect uitzien en vol 150 mV laten zien. Dat is geen nieuwe storing. Het is de onbalans die zichtbaar wordt.

Waar u het afleestGezondActie waard
In rust, halverwege geladenOnder ~15 mVEen veelvoud van de gebruikelijke waarde van dit pakket, of 100 mV die niet zakt
Bij volle lading, na balancerenOnder 30 mV, het eigen doel van PylontechNa twee uur vol nog steeds boven ~100 mV
Tijdens stevig ladenGroter dan in rust, dat is normaalBeoordelen op een 24-uursgemiddelde, nooit op één meting

Een paar echte cijfers: van de Pylontech-pakketten die aan Pylon-Monitor Cloud rapporteren, zitten de meeste over een week gemiddeld tussen 1 en 11 mV. Een handvol zit gemiddeld boven 100 mV, en op een paar uitzonderingen na zijn dat pakketten die zelden 100 % halen.

Zo balanceert u een Pylontech: de tweeurenregel

De oplossing is voor elk Pylontech US-pakket dezelfde: tot 100 % laden en daar ongeveer twee uur houden. Dan doet het BMS zijn werk. Vraag uw omvormer om een volle lading, via zon als de dag het toelaat, anders via het net. U hoeft niets aan de laadspanning te veranderen; om 100 % vragen is genoeg. Zo gaat het op de gangbare omvormers:

Victron

  1. Op uw GX (Cerbo, Venus) of in VRM: Settings → ESS → Mode → Keep batteries charged.
  2. Het pak laadt eerst op zon, daarna zo nodig van het net.
  3. Zodra hier het resultaat verschijnt, zet u de modus terug op Optimized.

Deye · Sunsynk · Sol-Ark

  1. Open System Setup → Time Of Use.
  2. Vink in het tijdvak van de komende uren Grid charge aan en zet de SOC op 100 %.
  3. Zodra hier het resultaat verschijnt, zet u uw gewone tijdvak terug.

Growatt

  1. Voeg in de Growatt-app of op ShineServer een Battery First-periode toe voor de komende uren.
  2. Stop-SOC op 100 %, met AC charge aan als de zon niet genoeg is.
  3. Zodra hier het resultaat verschijnt, verwijdert u die periode.

Solis

  1. Op de omvormer: Advanced Settings → Storage Energy Set → Storage Mode Select → Self-Use, en zet Time of Use aan.
  2. Stel een laadvenster in voor de komende uren en sta netladen toe als de zon niet genoeg is.
  3. Zodra hier het resultaat verschijnt, zet u Time of Use weer uit.

GoodWe

  1. In de app SolarGo: Working mode → Economic mode, en voeg een laadvenster toe voor de komende uren.
  2. Laat laden tot 100 %, van het net als de zon niet genoeg is.
  3. Zodra hier het resultaat verschijnt, zet u uw gewone modus terug.

Sofar · ZCS Azzurro

  1. Open op de omvormer Basic Settings → Energy Storage Mode en kies Timing mode (of Time-of-use).
  2. Stel een laadperiode in voor de komende uren, met een laadvermogen dat uw aansluiting kan leveren.
  3. Zodra hier het resultaat verschijnt, zet u uw gewone modus terug (meestal Auto).

SolaX

  1. Open in het omvormermenu of de app SolaX Cloud de instellingen Charger period en zet periode 1 op de komende uren.
  2. Zet laden van het net aan en stel het doel in op 100 %.
  3. Zodra hier het resultaat verschijnt, zet u uw gewone laadperiode terug.

Fox ESS

  1. In de app FoxCloud of op de omvormer: Work mode → Force charge, en zet een periode aan voor de komende uren.
  2. Stel de laadgrens (Max SoC) in op 100 %.
  3. Zodra hier het resultaat verschijnt, zet u de geforceerde laadperiode uit.

Sungrow

  1. In de app iSolarCloud: Energy management → Forced charging, aan voor de komende uren.
  2. Stel de doel-SOC in op 100 %.
  3. Zodra hier het resultaat verschijnt, zet u geforceerd laden uit.

LuxPower

  1. Zet in het LuxPower-portaal of op de omvormer AC Charge aan met een tijdvak voor de komende uren.
  2. Stel de AC Charge stop SOC in op 100 %.
  3. Zodra hier het resultaat verschijnt, zet u AC Charge terug op uw gewone instelling.

Voltronic · Axpert · MPP Solar · EASun

  1. Zet in het instellingenmenu programma 16 — prioriteit laadbron op SNU (zon en net samen).
  2. Laat het accutype zoals het is (PYL, BMS-communicatie).
  3. Zodra hier het resultaat verschijnt, zet u programma 16 terug op uw gewone waarde (OSO of CSO).

Must

  1. Zet in het instellingenmenu de prioriteit van de laadbron op zon en net.
  2. Laat het accutype op de Pylontech-/BMS-instelling staan.
  3. Zodra hier het resultaat verschijnt, zet u de prioriteit van de laadbron terug op uw gewone waarde.

Studer

  1. Controleer dat de AC-ingang (net of aggregaat) aangesloten is en de accu mag laden.
  2. Start een nieuwe laadcyclus vanaf de RCC-afstandsbediening of het Xcom-portaal: het BMS van de accu laadt hem vol.
  3. Daarna hoeft niets teruggezet te worden.

Andere omvormer

  1. Zoek een instelling als grid charge, force charge of doel-SOC.
  2. Zet die voor de komende uren op 100 % — of start op een zonnige ochtend als uw panelen het pak kunnen vullen.
  3. Zodra hier het resultaat verschijnt, zet u uw gewone instellingen terug.

Raakt uw installatie zelden vol, dan is eens per maand genoeg om de cellen bij elkaar te houden.

Ernstige onbalans: de serviceprocedure

Voor een module die ver is uitgelopen, meestal meer dan 200 mV, schrijft de serviceprocedure van Pylontech een getrapte gelijkstroomlading met een externe lader voor, uitgevoerd door een installateur: ongeveer 51 V bij 5 A tot de stroom daalt, dan 52,5 V bij 2 A, en daarna een lange afronding op 52,5 V en maar 0,3 A tot alle cellen binnen 30 mV liggen. Dat duurt vier tot twaalf uur. Het is de zware optie, en de meeste pakketten hebben haar nooit nodig, omdat regelmatige volle ladingen hetzelfde werk doen voordat het verschil zo groot wordt.

Smart Balance: de hele sessie, voor u bijgehouden

De regel kennen is makkelijk. Hem goed toepassen minder. Wanneer beginnen die twee uur echt? Zakte het pakket halverwege terug naar 94 %? Heeft het uiteindelijk gewerkt? Smart Balance, op uw Pylon-Monitor-dashboard, houdt dat allemaal bij.

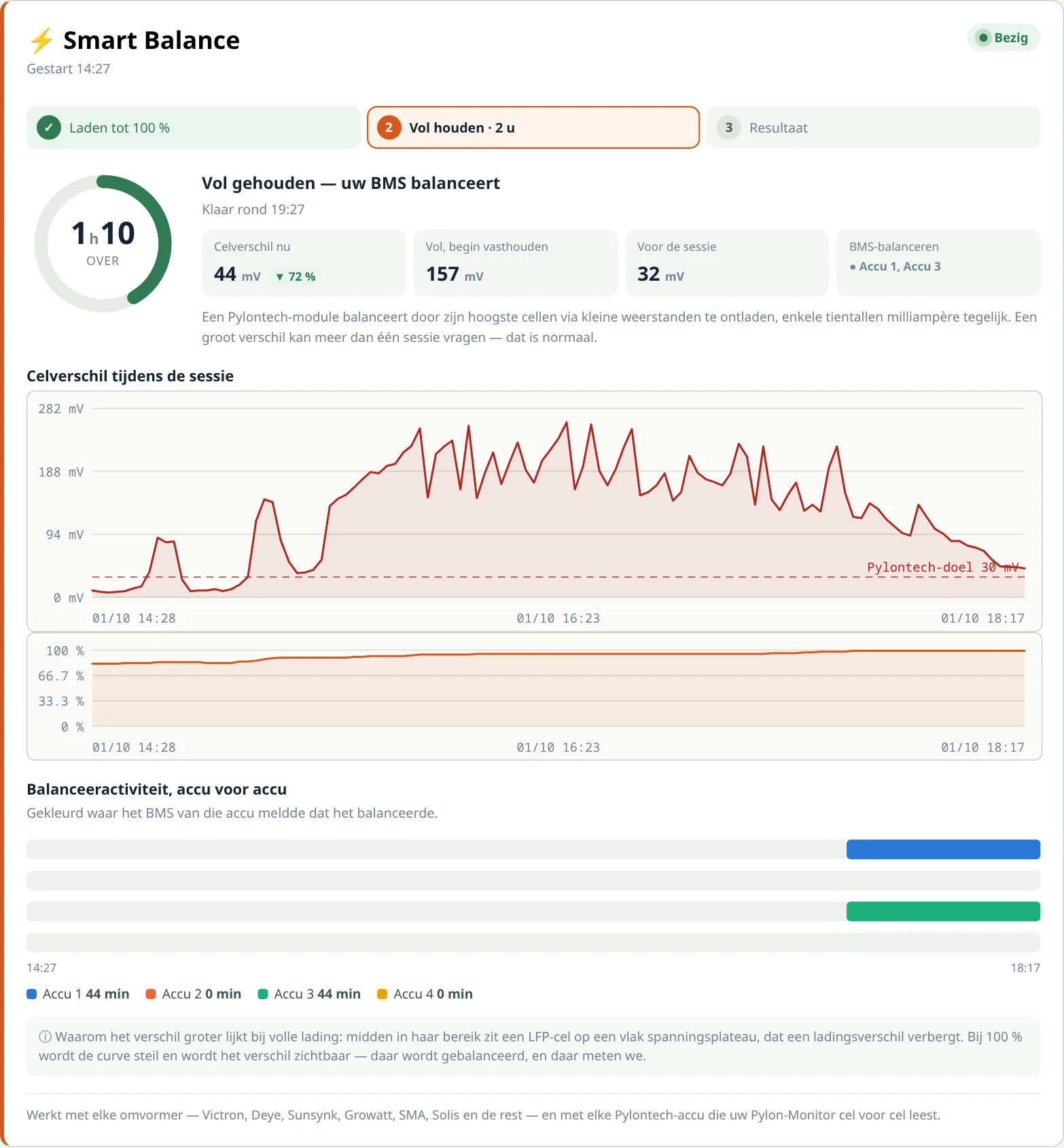

Smart Balance bezig: aftellen, celverschil live, balancerende accu's
Het venster van twee uur loopt: aftellen, huidig verschil vergeleken met het begin van het vasthouden, en welke accu aan het balanceren is.
  1. Kies uw omvormer en start. Smart Balance laat zien wat u moet instellen (dezelfde stappen als hierboven) en wanneer het pakket in het huidige tempo vol is, ook of de zon het vandaag alleen redt.
  2. Het venster van twee uur opent vanzelf zodra het pakket 98 % bereikt. Zakt het onder 95 %, dan begint het aftellen opnieuw en vertelt de pagina waarom.
  3. Alles live: celverschil tegenover het doel van 30 mV van Pylontech, laadtoestand, en een tijdlijn van welk BMS aan het balanceren is.
  4. Het resultaat komt per e-mail, dus de pagina hoeft niet open te blijven.

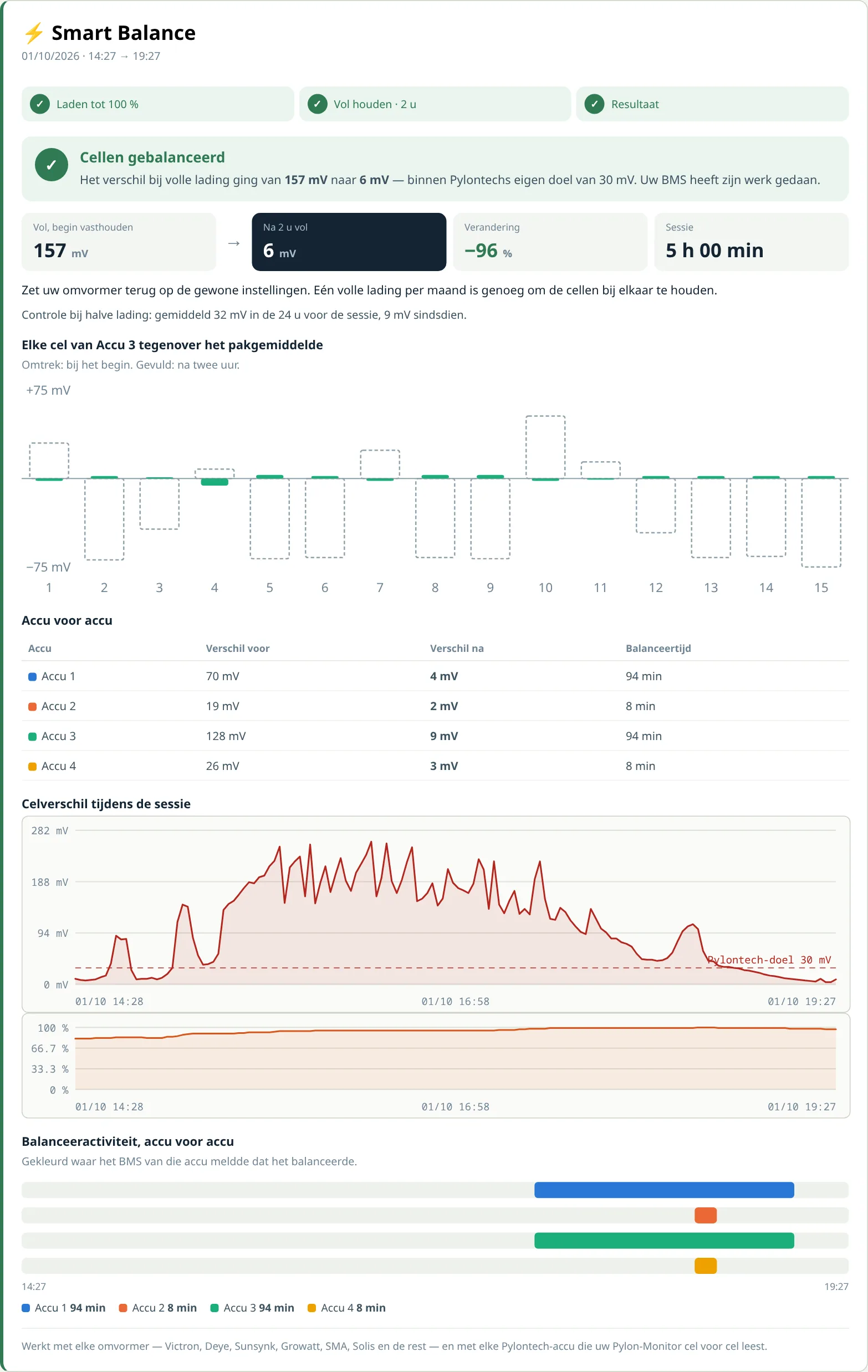

Smart Balance-resultaat: verschil bij volle lading van 157 mV naar 6 mV, cel voor cel
Een echte sessie op een pakket van vier accu's: 157 mV bij volle lading teruggebracht naar 6 mV in één venster.

Het rapport vergelijkt het verschil bij volle lading aan het begin van het venster met dat van de laatste vijftien minuten, accu per accu en cel per cel. Het eindigt met een van drie oordelen: gebalanceerd, goede vooruitgang (een groot verschil kan meer dan één sessie vragen) of één cel blijft achter, met de accu, het celnummer en het serienummer voor uw installateur.

Wanneer balanceren niet het antwoord is

Balanceren corrigeert een verschil in lading. Het herstelt geen cel die capaciteit heeft verloren. Als u het patroon kent, herkent u het makkelijk: het pakket raakt regelmatig vol, het venster van twee uur vindt plaats, en één cel blijft toch ver van de andere, steeds dezelfde. Bij een pakket dat we volgden was het verschil na twee volle uren nog 282 mV, en het hele gat kwam van één cel 189 mV onder het gemiddelde. Dat is geen gemist balanceervenster. Dat is een module om aan uw installateur te laten zien.

Spoed is er dan niet: de accu blijft werken en het BMS blijft hem beschermen. Maar het is precies de informatie die van een vaag „mijn accu lijkt zwakker” een precies garantiegesprek maakt. Onze diagnosegids legt uit welke andere waarden u daarnaast in de gaten houdt, en de gids over alarmcodes wat elke waarschuwing betekent.

Veelgestelde vragen

Balanceert Pylon-Monitor Pylontech-cellen?
Pylon-Monitor leidt de hele balanceersessie met u. Smart Balance zegt precies wat u op uw omvormer instelt, opent zelf het venster van twee uur zodra het pak 98 % haalt, volgt elke cel live en mailt u een voor/na-rapport, tot op de cel die aandacht nodig heeft. Het balanceren zelf gebeurt in de Pylontech, door zijn eigen BMS, precies zoals de fabrikant het bedoeld heeft.
Hoe vaak moet ik mijn Pylontech balanceren?
Een pak dat regelmatig 100 % haalt, balanceert vanzelf en heeft niets nodig. Komt uw installatie zelden boven 80–90 %, dan volstaat één volle lading per maand die ongeveer twee uur wordt vastgehouden.
Kan ik alleen op zon balanceren, zonder netladen?
Ja, op een dag die zonnig genoeg is om het pak te vullen en twee uur vol te houden. Smart Balance zegt u tijdens de sessie of de zon het pak vandaag in het huidige tempo alleen vol krijgt.
Waarom springt mijn celverschil tijdens het laden?
Omdat LFP-cellen hun verschillen midden in hun bereik verbergen en bij 100 % tonen. Een verschil dat bovenaan de lading groeit, is meestal onbalans die zichtbaar wordt, geen nieuwe storing. Beoordeel het op een 24-uursgemiddelde of bij volle lading, nooit op één meting.
Welk celverschil is normaal voor een Pylontech?
In rust en bij halve lading is onder ongeveer 15 mV gezond. Vol na balanceren is Pylontechs eigen doel 30 mV of minder. Blijft het verschil na twee uur vol boven ongeveer 100 mV, dan wijst dat op een zwakkere cel.
Wat als één cel na het balanceren achterblijft?
Start een paar dagen later nog een sessie. Blijft dezelfde cel na een volledig venster van twee uur ver van de rest, dan heeft ze zeer waarschijnlijk capaciteit verloren. Smart Balance noemt de accu, de cel en het serienummer — precies wat uw installateur nodig heeft voor een garantiegesprek.
