Pylontech-Batteriezellen balancieren

Was „Zellbalancing“ bei einer Pylontech bedeutet

Jedes Pylontech-US-Modul — US2000C, US3000C, US5000 — besteht aus fünfzehn Lithium-Eisenphosphat-Zellen in Reihe. Das BMS schützt alle fünfzehn gleichzeitig, mit einer Folge, die kaum ein Besitzer kennt: Das Pack ist nur so gut wie seine extremste Zelle. Die Ladung stoppt, wenn die erste Zelle voll ist; die Entladung, wenn die erste leer ist. Liegt eine Zelle 5 % höher als die anderen, verliert das ganze Modul diese 5 % nutzbare Kapazität — und genau diese Zelle löst am Ende der Ladung die Überspannungswarnungen aus.

Balancing ist der Weg, auf dem das BMS die Zellen wieder auf ein Niveau bringt. Die „Zellabweichung“ (oder „Delta“) ist die Messgröße: der Spannungsunterschied zwischen höchster und niedrigster Zelle in Millivolt.

Warum Zellen auseinanderdriften — und warum meist niemand schuld ist

Keine zwei Zellen sind völlig gleich. Winzige Unterschiede bei Selbstentladung und Kapazität summieren sich Zyklus für Zyklus. Das BMS gleicht sie aus, aber nur an einer Stelle: ganz oben in der Ladekurve. Eine Pylontech balanciert passiv, indem sie ihre höchsten Zellen über kleine Widerstände entlädt, wenige zehn Milliampere auf einmal, sobald das Pack fast voll ist.

Eine Solaranlage lebt naturgemäß oft zwischen 30 und 80 %. Tage vergehen, manchmal ganze Wintermonate, ohne dass das Pack oben ankommt. Das BMS bekommt sein Fenster nie, und die Zellen driften langsam auseinander. Nichts ist kaputt — die Batterie hat einfach nicht die Bedingungen bekommen, die sie braucht.

Die Abweichung richtig lesen

Ein Detail täuscht fast jeden. In der Mitte ihres Bereichs liegt eine LFP-Zelle auf einem extrem flachen Spannungsplateau: Zwei Zellen, die mehrere Amperestunden auseinanderliegen, zeigen bei 50 % fast dieselbe Spannung. Nahe 100 % wird die Kurve steil, und der Unterschied zeigt sich plötzlich. Ein Pack kann bei mittlerer Ladung perfekt aussehen und voll 150 mV zeigen — das ist kein plötzlicher Fehler, sondern das sichtbar gewordene Ungleichgewicht.

In Zahlen: Bei den Pylontech-Packs, die an die Pylon-Monitor Cloud melden, liegt der Wochenmittelwert meist zwischen 1 und 11 mV. Eine Handvoll liegt im Mittel über 100 mV — und das sind fast ausnahmslos Packs, die selten 100 % sehen.

So balancieren Sie eine Pylontech: die Zwei-Stunden-Regel

Die Lösung ist bei jeder Pylontech US dieselbe: auf 100 % laden und etwa zwei Stunden dort halten. In diesem Fenster arbeitet das BMS. Fordern Sie am Wechselrichter eine Vollladung an — solar, wenn der Tag es zulässt, sonst aus dem Netz. Die Ladespannung bleibt, wie sie ist: 100 % anzufordern genügt.

Victron

1. Am GX-Gerät (Cerbo, Venus) oder in VRM: Settings → ESS → Mode → Keep batteries charged.
2. Das Pack wird zuerst solar geladen, bei Bedarf aus dem Netz.
3. Sobald hier das Ergebnis erscheint, den Modus wieder auf Optimized stellen.

Deye · Sunsynk · Sol-Ark

1. System Setup → Time Of Use öffnen.
2. Im Zeitfenster der nächsten Stunden Grid charge anhaken und den SOC auf 100 % setzen.
3. Sobald hier das Ergebnis erscheint, das gewohnte Zeitfenster wiederherstellen.

Growatt

1. In der Growatt-App oder auf ShineServer einen Battery First-Zeitraum für die nächsten Stunden anlegen.
2. Stopp-SOC auf 100 %, AC charge aktivieren, falls die Sonne nicht reicht.
3. Sobald hier das Ergebnis erscheint, den Zeitraum wieder löschen.

Solis

1. Am Wechselrichter: Advanced Settings → Storage Energy Set → Storage Mode Select → Self-Use, dann Time of Use einschalten.
2. Ein Ladefenster für die nächsten Stunden setzen und Netzladung erlauben, falls die Sonne nicht reicht.
3. Sobald hier das Ergebnis erscheint, Time of Use wieder ausschalten.

GoodWe

1. In der App SolarGo: Working mode → Economic mode, dann ein Lade-Zeitfenster für die nächsten Stunden hinzufügen.
2. Bis 100 % laden lassen, aus dem Netz, falls die Sonne nicht reicht.
3. Sobald hier das Ergebnis erscheint, den gewohnten Modus wiederherstellen.

Sofar · ZCS Azzurro

1. Am Wechselrichter Basic Settings → Energy Storage Mode öffnen und Timing mode (oder Time-of-use) wählen.
2. Eine Ladeperiode für die nächsten Stunden setzen, mit einer Ladeleistung, die Ihr Netzanschluss liefern kann.
3. Sobald hier das Ergebnis erscheint, den gewohnten Modus wiederherstellen (meist Auto).

SolaX

1. Im Wechselrichtermenü oder in der App SolaX Cloud die Einstellungen Charger period öffnen und Periode 1 auf die nächsten Stunden legen.
2. Laden aus dem Netz aktivieren und das Ziel auf 100 % setzen.
3. Sobald hier das Ergebnis erscheint, die gewohnte Ladeperiode wiederherstellen.

Fox ESS

1. In der App FoxCloud oder am Wechselrichter: Work mode → Force charge, und eine Periode für die nächsten Stunden aktivieren.
2. Die Ladegrenze (Max SoC) auf 100 % setzen.
3. Sobald hier das Ergebnis erscheint, die Zwangsladeperiode ausschalten.

Sungrow

1. In der App iSolarCloud: Energy management → Forced charging, für die nächsten Stunden aktiviert.
2. Den Ziel-SOC auf 100 % setzen.
3. Sobald hier das Ergebnis erscheint, die Zwangsladung ausschalten.

LuxPower

1. Im LuxPower-Portal oder am Wechselrichter AC Charge mit einem Zeitfenster für die nächsten Stunden aktivieren.
2. Den AC Charge stop SOC auf 100 % setzen.
3. Sobald hier das Ergebnis erscheint, AC Charge wieder auf die gewohnte Einstellung stellen.

Voltronic · Axpert · MPP Solar · EASun

1. Im Einstellungsmenü Programm 16 — Ladequellen-Priorität auf SNU stellen (Solar und Netz gemeinsam).
2. Den Batterietyp so lassen (PYL, BMS-Kommunikation).
3. Sobald hier das Ergebnis erscheint, Programm 16 wieder auf den gewohnten Wert stellen (OSO oder CSO).

Must

1. Im Einstellungsmenü die Ladequellen-Priorität auf Solar und Netz stellen.
2. Den Batterietyp auf seiner Pylontech-/BMS-Einstellung lassen.
3. Sobald hier das Ergebnis erscheint, die Ladequellen-Priorität wieder auf den gewohnten Wert stellen.

Studer

1. Prüfen, dass der AC-Eingang (Netz oder Generator) angeschlossen ist und die Batterie laden darf.
2. Über die Fernbedienung RCC oder das Xcom-Portal einen neuen Ladezyklus starten: Das BMS der Batterie lädt sie voll.
3. Danach muss nichts zurückgestellt werden.

Anderer Wechselrichter

1. Nach einer Einstellung wie Grid charge, Force charge oder Ziel-SOC suchen.
2. Für die nächsten Stunden auf 100 % stellen — oder die Sitzung an einem sonnigen Morgen starten, wenn die Module das Pack füllen können.
3. Sobald hier das Ergebnis erscheint, die gewohnten Einstellungen wiederherstellen.

Erreicht Ihre Anlage selten die Vollladung, hält einmal im Monat die Zellen beisammen.

Starkes Ungleichgewicht: das Service-Verfahren

Für ein Modul, das sehr weit auseinandergedriftet ist — typischerweise über 200 mV —, sieht das Pylontech-Service-Verfahren eine gestufte DC-Ladung mit externem Ladegerät durch einen Installateur vor: etwa 51 V bei 5 A, bis der Strom abfällt, dann 52,5 V bei 2 A, dann ein langer Abschluss bei 52,5 V und nur 0,3 A, bis alle Zellen innerhalb von 30 mV liegen. Vier bis zwölf Stunden. Das ist die schwere Variante, und die meisten Packs brauchen sie nie: Regelmäßige Vollladungen erledigen dasselbe, bevor die Lücke so groß wird.

Smart Balance: die ganze Sitzung, für Sie geführt

Die Regel zu kennen ist das eine, sie richtig umzusetzen das andere. Wann beginnen die zwei Stunden wirklich? Ist das Pack zwischendurch auf 94 % gefallen? Hat es funktioniert? Smart Balance in Ihrem Pylon-Monitor-Dashboard kümmert sich um alles.

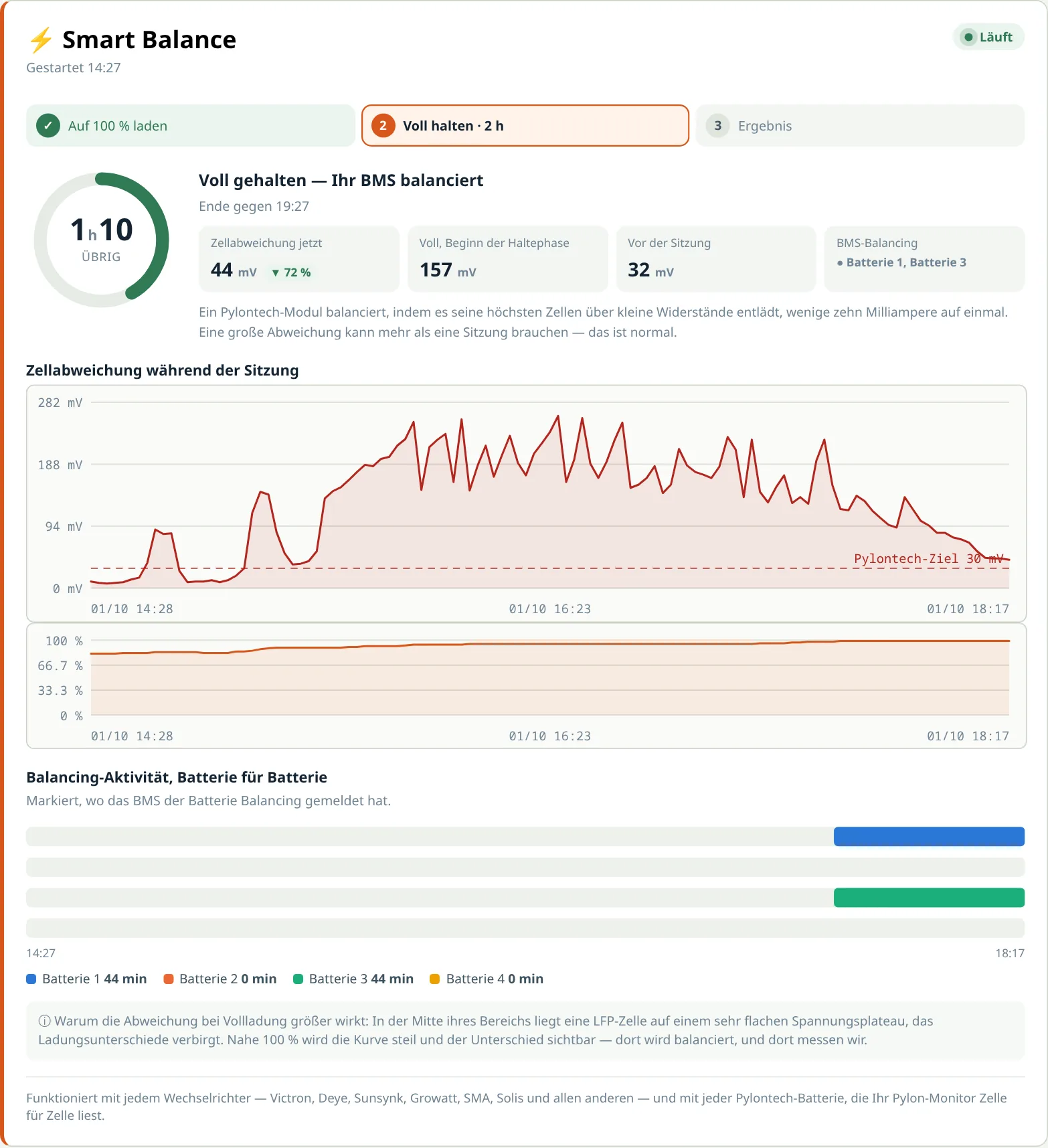

1. Wechselrichter wählen und starten. Smart Balance zeigt genau, was einzustellen ist — dieselben Schritte wie oben — und wann das Pack beim aktuellen Tempo voll ist, auch ob die Sonne heute allein reicht.
2. Das Zwei-Stunden-Fenster öffnet sich von selbst, sobald das Pack 98 % erreicht. Fällt es unter 95 %, beginnt der Countdown neu, und Sie erfahren warum.
3. Alles live: Zellabweichung gegen Pylontechs 30-mV-Ziel, Ladestand und eine Zeitleiste, welches BMS gerade balanciert.
4. Das Ergebnis kommt per E-Mail — die Seite muss nicht offen bleiben.

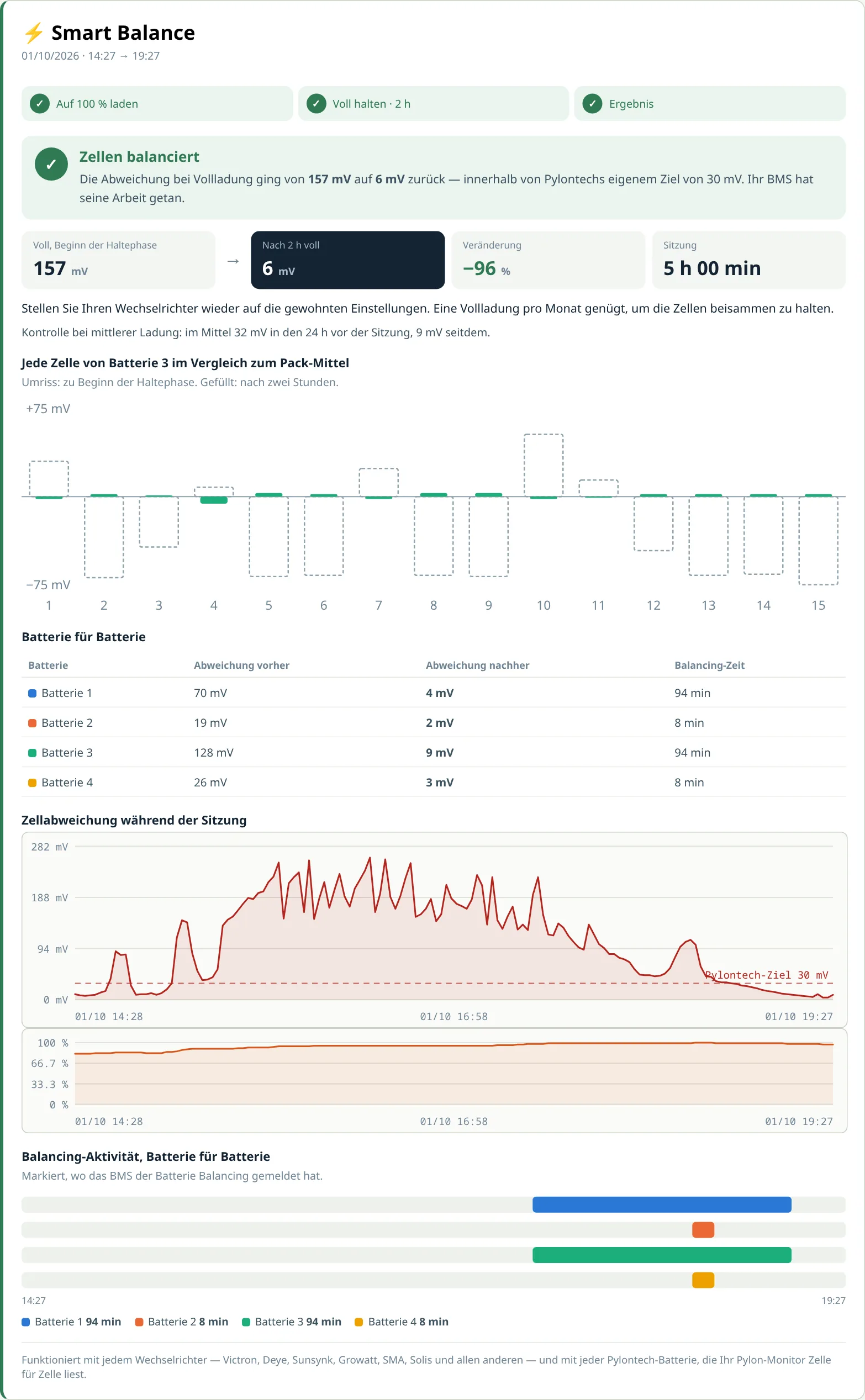

Der Bericht vergleicht die Abweichung bei Vollladung zu Beginn des Fensters mit den letzten fünfzehn Minuten, Batterie für Batterie und Zelle für Zelle, und gibt eines von drei Urteilen: balanciert, guter Fortschritt (große Lücken können mehr als eine Sitzung brauchen) oder eine Zelle bleibt zurück — mit Batterie, Zellnummer und Seriennummer für Ihren Installateur.

Wenn Balancing nicht die Antwort ist

Balancing gleicht einen Unterschied in der Ladung aus. Eine Zelle, die Kapazität verloren hat, repariert es nicht. Die Signatur ist eindeutig, wenn man sie kennt: Das Pack erreicht regelmäßig die Vollladung, das Zwei-Stunden-Fenster findet statt, und eine Zelle bleibt weit von den anderen entfernt — immer dieselbe. Bei einem Pack, das wir verfolgt haben, blieb die Abweichung nach zwei vollen Stunden bei 282 mV, und die ganze Lücke kam von einer einzigen Zelle 189 mV unter dem Mittel. Das ist kein verpasstes Balancing, sondern ein Modul für den Installateur.

Dringend ist das nicht — die Batterie arbeitet weiter, das BMS schützt sie weiter. Aber genau diese Information macht aus einem vagen „meine Batterie wirkt schwächer“ ein präzises Garantiegespräch. Unser Diagnose-Leitfaden erklärt die anderen Werte, die man daneben beobachten sollte, und der Leitfaden zu den Alarmcodes, was jede Warnung bedeutet.
