BILANCIAMENTO9 min di letturaDal team Pylon-MonitorAggiornato il

Bilanciare le celle di una batteria Pylontech

Perché le celle di una Pylontech si allontanano, come riportarle allo stesso livello con qualsiasi inverter grazie a una carica completa, e come distinguere uno sbilanciamento da una cella debole, con numeri reali di pacchi reali.

In breve: caricate la Pylontech al 100 % e lasciatela lì per circa due ore. È l'unico momento in cui il suo BMS bilancia le celle. Fatelo una volta al mese se il vostro impianto arriva raramente a carica piena. Un pacco in salute scende sotto i 30 mV tra la cella più alta e la più bassa a piena carica. Se dopo una vera carica piena una cella resta molto indietro, sempre la stessa, il bilanciamento non la sistemerà: è una cella debole, e una questione per il vostro installatore.

Cosa vuol dire «bilanciare le celle» su una Pylontech

Ogni modulo Pylontech US (US2000C, US3000C, US5000) è composto da quindici celle litio ferro fosfato in serie. Il sistema di gestione della batteria (BMS) le protegge tutte e quindici insieme, e questo ha una conseguenza di cui ai proprietari si parla poco: il modulo vale quanto la sua cella più estrema. La carica si ferma quando la prima cella è piena. La scarica si ferma quando la prima cella è vuota. Se una cella sta il 5 % sopra le altre, tutto il modulo perde quel 5 % di capacità utile, ed è proprio quella cella a far scattare gli avvisi di sovratensione in cima alla carica.

Il bilanciamento è il modo in cui il BMS riporta le celle allo stesso livello. La misura si chiama «scarto delle celle» (anche «sbilanciamento» o «delta»): la differenza di tensione tra la cella più alta e la più bassa, in millivolt.

Perché le celle si allontanano, e perché di solito non è colpa di nessuno

Non esistono due celle perfettamente uguali. Piccole differenze di autoscarica e di capacità si sommano, ciclo dopo ciclo. Il BMS le corregge in un solo punto: vicinissimo alla cima della carica. Una Pylontech bilancia in modo passivo. Quando il pacco è quasi pieno, scarica un po' le celle più alte attraverso piccole resistenze, qualche decina di milliampere alla volta.

Un impianto solare vive spesso tra il 30 e l'80 %, ed è voluto. Passano i giorni, a volte interi mesi invernali, senza che il pacco arrivi in cima. Il BMS non ha mai la sua finestra e le celle si allontanano piano piano. Non c'è niente di rotto. La batteria semplicemente non ha avuto le condizioni di cui ha bisogno.

Leggere bene lo scarto

C'è un dettaglio che inganna quasi tutti. A metà del suo intervallo, una cella LFP sta su un plateau di tensione molto piatto: due celle distanti diversi ampere-ora mostrano quasi la stessa tensione al 50 %. Vicino al 100 % la curva diventa ripida e la differenza compare all'improvviso. Un pacco può quindi sembrare perfetto a metà carica e mostrare 150 mV quando è pieno. Non è un guasto appena comparso. È lo sbilanciamento che diventa visibile.

Dove lo leggeteSanoDa affrontare
A riposo, a metà caricaSotto ~15 mVDiverse volte il valore abituale di questo pacco, o 100 mV che non scendono
A piena carica, dopo il bilanciamentoSotto 30 mV, l'obiettivo di PylontechAncora sopra ~100 mV dopo due ore a piena carica
Durante una carica fortePiù ampio che a riposo, è normaleDa giudicare sulla media di 24 ore, mai su una sola lettura

Qualche numero reale: tra i pacchi Pylontech collegati a Pylon-Monitor Cloud, la maggior parte ha una media tra 1 e 11 mV su una settimana. Una manciata ha una media sopra i 100 mV, e con pochissime eccezioni sono pacchi che vedono raramente il 100 %.

Come bilanciare una Pylontech: la regola delle due ore

La soluzione è la stessa per ogni Pylontech US: portare il pacco al 100 % e tenerlo lì circa due ore. È in quel momento che il BMS lavora. Chiedete al vostro inverter una carica completa, dal solare se la giornata lo permette, dalla rete altrimenti. Non serve toccare la tensione di carica; chiedere il 100 % basta. Ecco come fare sugli inverter più diffusi:

Victron

  1. Sul GX (Cerbo, Venus) o in VRM: Settings → ESS → Mode → Keep batteries charged.
  2. Il pacco si carica prima dal sole, poi dalla rete se serve.
  3. Quando qui appare il risultato, rimettete la modalità su Optimized.

Deye · Sunsynk · Sol-Ark

  1. Aprite System Setup → Time Of Use.
  2. Nella fascia delle prossime ore spuntate Grid charge e impostate il SOC a 100 %.
  3. Quando qui appare il risultato, ripristinate la fascia abituale.

Growatt

  1. Nell'app Growatt o su ShineServer aggiungete un periodo Battery First per le prossime ore.
  2. SOC di arresto a 100 %, con AC charge attivo se il sole non basta.
  3. Quando qui appare il risultato, eliminate quel periodo.

Solis

  1. Sull'inverter: Advanced Settings → Storage Energy Set → Storage Mode Select → Self-Use, poi attivate Time of Use.
  2. Impostate una fascia di carica per le prossime ore e consentite la carica dalla rete se il sole non basta.
  3. Quando qui appare il risultato, disattivate Time of Use.

GoodWe

  1. Nell'app SolarGo: Working mode → Economic mode, poi aggiungete una fascia di carica per le prossime ore.
  2. Lasciate caricare fino al 100 %, dalla rete se il sole non basta.
  3. Quando qui appare il risultato, rimettete la modalità abituale.

Sofar · ZCS Azzurro

  1. Sull'inverter aprite Basic Settings → Energy Storage Mode e scegliete Timing mode (o Time-of-use).
  2. Impostate un periodo di carica per le prossime ore, con una potenza di carica che il vostro allaccio può fornire.
  3. Quando qui appare il risultato, rimettete la modalità abituale (di solito Auto).

SolaX

  1. Nel menu dell'inverter o nell'app SolaX Cloud aprite le impostazioni Charger period e mettete il periodo 1 sulle prossime ore.
  2. Attivate la carica dalla rete e impostate l'obiettivo a 100 %.
  3. Quando qui appare il risultato, ripristinate il periodo di carica abituale.

Fox ESS

  1. Nell'app FoxCloud o sull'inverter: Work mode → Force charge, e attivate un periodo per le prossime ore.
  2. Impostate il limite di carica (Max SoC) a 100 %.
  3. Quando qui appare il risultato, disattivate il periodo di carica forzata.

Sungrow

  1. Nell'app iSolarCloud: Energy management → Forced charging, attivo per le prossime ore.
  2. Impostate il SOC obiettivo a 100 %.
  3. Quando qui appare il risultato, disattivate la carica forzata.

LuxPower

  1. Nel portale LuxPower o sull'inverter attivate AC Charge con una fascia oraria per le prossime ore.
  2. Impostate l'AC Charge stop SOC a 100 %.
  3. Quando qui appare il risultato, rimettete AC Charge sull'impostazione abituale.

Voltronic · Axpert · MPP Solar · EASun

  1. Nel menu impostazioni, mettete il programma 16 — priorità della sorgente di carica su SNU (sole e rete insieme).
  2. Lasciate il tipo di batteria com'è (PYL, comunicazione BMS).
  3. Quando qui appare il risultato, rimettete il programma 16 sul valore abituale (OSO o CSO).

Must

  1. Nel menu impostazioni mettete la priorità della sorgente di carica su sole e rete.
  2. Lasciate il tipo di batteria sull'impostazione Pylontech / BMS.
  3. Quando qui appare il risultato, rimettete la priorità della sorgente di carica sul valore abituale.

Studer

  1. Verificate che l'ingresso AC (rete o generatore) sia collegato e autorizzato a caricare la batteria.
  2. Avviate un nuovo ciclo di carica dal telecomando RCC o dal portale Xcom: il BMS della batteria la porta a piena carica.
  3. Dopo non c'è nulla da ripristinare.

Altro inverter

  1. Cercate un'impostazione come grid charge, force charge o SOC obiettivo di carica.
  2. Impostatela a 100 % per le prossime ore — oppure iniziate in una mattina di sole se i pannelli possono riempire il pacco.
  3. Quando qui appare il risultato, ripristinate le impostazioni abituali.

Se il vostro impianto arriva raramente a carica piena, una volta al mese basta a tenere le celle unite.

Sbilanciamento grave: la procedura di assistenza

Per un modulo che si è allontanato molto, di solito oltre 200 mV, la procedura di assistenza Pylontech prevede una carica in continua a stadi con un caricatore esterno, eseguita da un installatore: circa 51 V a 5 A finché la corrente non scende, poi 52,5 V a 2 A, poi una lunga fase finale a 52,5 V e appena 0,3 A finché tutte le celle non sono entro 30 mV. Ci vogliono da quattro a dodici ore. È l'opzione pesante, e la maggior parte dei pacchi non ne ha mai bisogno, perché cariche complete regolari fanno lo stesso lavoro prima che lo scarto diventi così ampio.

Smart Balance: tutta la sessione, gestita per voi

Conoscere la regola è facile. Applicarla bene, meno. Quando iniziano davvero le due ore? Il pacco è sceso al 94 % a metà strada? Alla fine ha funzionato? Smart Balance, nella vostra dashboard Pylon-Monitor, tiene traccia di tutto questo.

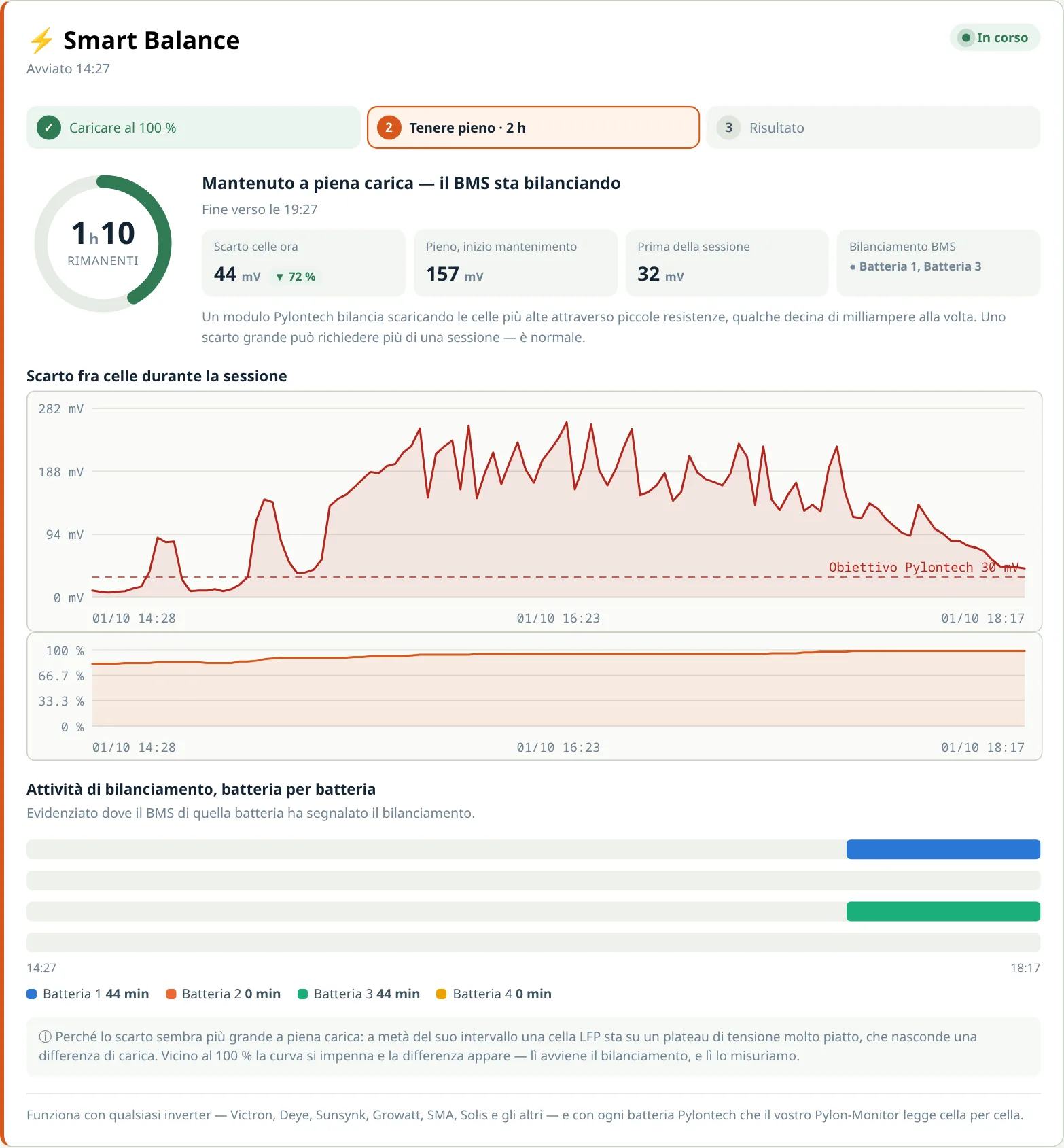

Smart Balance in corso: conto alla rovescia, scarto delle celle in diretta, batterie in bilanciamento
La finestra di due ore in corso: conto alla rovescia, scarto attuale rispetto all'inizio del mantenimento, e quale batteria sta bilanciando.
  1. Scegliete l'inverter e avviate. Smart Balance vi mostra cosa impostare (gli stessi passaggi di sopra) e quando il pacco sarà pieno al ritmo attuale, compreso se oggi basterà il sole da solo.
  2. La finestra di due ore si apre da sola appena il pacco arriva al 98 %. Se scende sotto il 95 %, il conto alla rovescia riparte e la pagina vi spiega perché.
  3. Tutto in diretta: lo scarto delle celle rispetto all'obiettivo di 30 mV di Pylontech, lo stato di carica e una linea del tempo con il BMS di quale batteria sta bilanciando.
  4. Ricevete il risultato per email, quindi non serve tenere la pagina aperta.

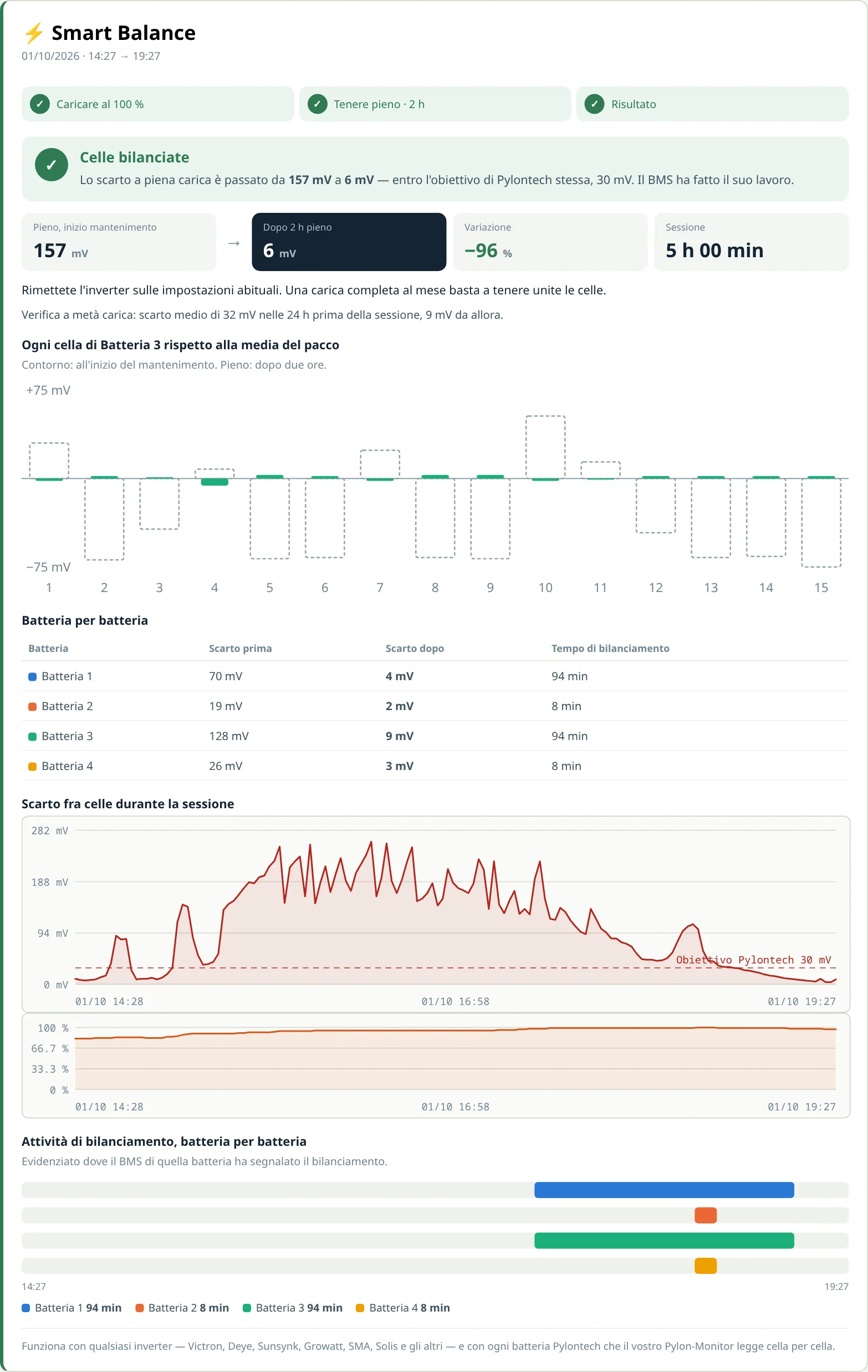

Risultato Smart Balance: scarto a piena carica da 157 mV a 6 mV, cella per cella
Una sessione reale su un pacco di quattro batterie: 157 mV a piena carica portati a 6 mV in una sola finestra.

Il rapporto confronta lo scarto a piena carica all'inizio della finestra con quello degli ultimi quindici minuti, batteria per batteria e cella per cella. Si chiude con uno di tre verdetti: bilanciato, buoni progressi (uno scarto grande può richiedere più di una sessione) oppure una cella resta indietro, con la batteria, il numero della cella e il numero di serie da passare all'installatore.

Quando il bilanciamento non è la risposta

Il bilanciamento corregge una differenza di carica. Non ripara una cella che ha perso capacità. Una volta che si conosce lo schema, è facile riconoscerlo: il pacco arriva regolarmente a carica piena, la finestra di due ore c'è, e una cella resta comunque lontana dalle altre, sempre la stessa. Su un pacco che abbiamo seguito, lo scarto era ancora di 282 mV dopo due ore piene, e tutto veniva da una sola cella 189 mV sotto la media. Non è una finestra di bilanciamento mancata. È un modulo da mostrare all'installatore.

In quel caso non c'è urgenza: la batteria continua a funzionare e il BMS continua a proteggerla. Ma è esattamente l'informazione che trasforma un vago «la mia batteria sembra più debole» in una richiesta di garanzia precisa. La nostra guida alla diagnostica spiega gli altri valori da tenere d'occhio insieme a questo, e la guida ai codici di allarme cosa significa ogni avviso.

Domande frequenti

Pylon-Monitor bilancia le celle Pylontech?
Pylon-Monitor guida con voi l'intera sessione di bilanciamento. Smart Balance vi dice esattamente cosa impostare sull'inverter, apre da solo la finestra di due ore quando il pacco raggiunge il 98 %, segue ogni cella in diretta e vi invia per email un rapporto prima/dopo, fino alla cella che richiede attenzione. Il bilanciamento vero e proprio avviene nella Pylontech, tramite il suo BMS, esattamente come previsto dal costruttore.
Ogni quanto devo bilanciare la mia Pylontech?
Un pacco che raggiunge regolarmente il 100 % si bilancia da solo e non ha bisogno di nulla. Se il vostro impianto supera di rado l'80–90 %, basta una carica completa mantenuta circa due ore una volta al mese.
Posso bilanciare solo con il sole, senza caricare dalla rete?
Sì, in una giornata abbastanza soleggiata da riempire il pacco e tenerlo pieno per due ore. Durante la sessione, Smart Balance vi dice se il solo sole porterà oggi il pacco a piena carica, al ritmo attuale.
Perché lo scarto fra le celle schizza durante la carica?
Perché le celle LFP nascondono le differenze a metà del loro intervallo e le rivelano vicino al 100 %. Uno scarto che cresce a fine carica è di solito uno squilibrio che diventa visibile, non un nuovo guasto. Giudicatelo su una media di 24 h o a piena carica, mai su una sola lettura.
Quale scarto fra celle è normale su una Pylontech?
A riposo e a metà carica, sotto circa 15 mV è sano. A piena carica dopo il bilanciamento, l'obiettivo di Pylontech stessa è 30 mV o meno. Uno scarto che resta sopra circa 100 mV dopo due ore a piena carica indica una cella più debole.
E se una cella resta indietro dopo il bilanciamento?
Ripetete una sessione qualche giorno dopo. Se la stessa cella resta lontana dalle altre dopo una finestra completa di due ore, ha molto probabilmente perso capacità. Smart Balance indica la batteria, la cella e il numero di serie — esattamente ciò che serve al vostro installatore per una discussione di garanzia.
