Ce que veut dire « équilibrer les cellules » sur une Pylontech
Chaque module Pylontech US — US2000C, US3000C, US5000 — est composé de quinze cellules lithium fer phosphate en série. Le BMS protège les quinze à la fois, ce qui a une conséquence que peu de propriétaires connaissent : le parc ne vaut que ce que vaut sa cellule la plus extrême. La charge s'arrête quand la première cellule est pleine ; la décharge, quand la première est vide. Si une cellule est 5 % plus haute que les autres, tout le module perd ces 5 % de capacité utile — et c'est elle qui déclenche les alertes de surtension en fin de charge.
L'équilibrage, c'est la façon dont le BMS remet les cellules au même niveau. L'« écart entre cellules » (ou « déséquilibre », « delta ») est la mesure : la différence de tension entre la cellule la plus haute et la plus basse, en millivolts.
Pourquoi les cellules s'écartent — et pourquoi ce n'est en général la faute de personne
Deux cellules ne sont jamais parfaitement identiques. De minuscules différences d'autodécharge et de capacité s'additionnent, cycle après cycle. Le BMS les corrige, mais à un seul endroit : tout en haut de la charge. Une Pylontech équilibre de façon passive, en déchargeant ses cellules les plus hautes à travers de petites résistances, quelques dizaines de milliampères à la fois, une fois le parc presque plein.
Une installation solaire, par nature, vit souvent entre 30 et 80 %. Les jours passent, parfois des mois d'hiver entiers, sans que le parc atteigne le haut. Le BMS n'a jamais sa fenêtre, et les cellules s'écartent lentement. Rien n'est cassé : la batterie n'a simplement pas eu les conditions dont elle a besoin.
Bien lire l'écart
Un détail trompe presque tout le monde. Au milieu de sa plage, une cellule LFP reste sur un plateau de tension extrêmement plat : deux cellules distantes de plusieurs ampères-heures affichent presque la même tension à 50 %. Près de 100 %, la courbe se redresse et la différence apparaît d'un coup. Un parc peut donc sembler parfait à mi-charge et afficher 150 mV à pleine charge — ce n'est pas une panne soudaine, c'est le déséquilibre qui devient visible.
| Où on le lit | Sain | Mérite une action |
|---|---|---|
| Au repos, à mi-charge | Moins de ~15 mV | Plusieurs fois la valeur habituelle du parc, ou 100 mV durables |
| À pleine charge, après équilibrage | Moins de 30 mV — l'objectif de Pylontech lui-même | Encore plus de ~100 mV après deux heures à fond |
| Pendant une forte charge | Plus large qu'au repos — normal | À juger sur une moyenne de 24 h, jamais sur un seul relevé |
Pour donner des chiffres : parmi les parcs Pylontech reliés au Cloud Pylon-Monitor, la plupart affichent en moyenne entre 1 et 11 mV sur une semaine. Une poignée dépasse 100 mV de moyenne — et ce sont, presque sans exception, des parcs qui voient rarement 100 %.
Comment équilibrer une Pylontech : la règle des deux heures
La solution est la même pour toutes les Pylontech US : amener le parc à 100 % et l'y garder environ deux heures. C'est la fenêtre pendant laquelle le BMS fait son travail. Demandez une charge complète à votre onduleur — au solaire si la journée le permet, sur le réseau sinon. Ne touchez pas à la tension de charge : demander 100 % suffit.
Victron
- Sur votre GX (Cerbo, Venus) ou dans VRM : Settings → ESS → Mode → Keep batteries charged.
- Le parc se remplit d'abord avec le solaire, puis avec le réseau si besoin.
- Quand le résultat s'affiche ici, remettez le mode sur Optimized.
Deye · Sunsynk · Sol-Ark
- Ouvrez System Setup → Time Of Use.
- Sur la plage qui couvre les prochaines heures, cochez Grid charge et réglez son SOC sur 100 %.
- Quand le résultat s'affiche ici, remettez votre plage habituelle.
Growatt
- Dans l'application Growatt ou sur ShineServer, ajoutez une période Battery First couvrant les prochaines heures.
- Réglez son SOC d'arrêt sur 100 %, avec AC charge activé si le soleil ne suffit pas.
- Quand le résultat s'affiche ici, supprimez cette période.
Solis
- Sur l'onduleur : Advanced Settings → Storage Energy Set → Storage Mode Select → Self-Use, puis activez Time of Use.
- Réglez une plage de charge couvrant les prochaines heures, et autorisez la charge sur le réseau si le soleil ne suffit pas.
- Quand le résultat s'affiche ici, désactivez Time of Use.
GoodWe
- Dans l'application SolarGo : Working mode → Economic mode, puis ajoutez une plage de charge couvrant les prochaines heures.
- Laissez charger jusqu'à 100 %, sur le réseau si le soleil ne suffit pas.
- Quand le résultat s'affiche ici, remettez votre mode habituel.
Sofar · ZCS Azzurro
- Sur l'onduleur, ouvrez Basic Settings → Energy Storage Mode et choisissez Timing mode (ou Time-of-use).
- Réglez une période de charge couvrant les prochaines heures, avec une puissance de charge que votre raccordement peut fournir.
- Quand le résultat s'affiche ici, remettez votre mode habituel (en général Auto).
SolaX
- Dans le menu de l'onduleur ou l'application SolaX Cloud, ouvrez les réglages Charger period et placez la période 1 sur les prochaines heures.
- Activez la charge depuis le réseau et réglez la cible sur 100 %.
- Quand le résultat s'affiche ici, remettez votre période de charge habituelle.
Fox ESS
- Dans l'application FoxCloud ou sur l'onduleur : Work mode → Force charge, et activez une période couvrant les prochaines heures.
- Réglez la limite de charge (Max SoC) sur 100 %.
- Quand le résultat s'affiche ici, désactivez la période de charge forcée.
Sungrow
- Dans l'application iSolarCloud : Energy management → Forced charging, activé pour les prochaines heures.
- Réglez le SOC cible sur 100 %.
- Quand le résultat s'affiche ici, désactivez la charge forcée.
LuxPower
- Dans le portail LuxPower ou sur l'onduleur, activez AC Charge avec une plage horaire couvrant les prochaines heures.
- Réglez le AC Charge stop SOC sur 100 %.
- Quand le résultat s'affiche ici, remettez AC Charge sur votre réglage habituel.
Voltronic · Axpert · MPP Solar · EASun
- Dans le menu de réglages, mettez le programme 16 — priorité de la source de charge sur SNU (solaire et réseau ensemble).
- Laissez le type de batterie tel quel (PYL, communication BMS).
- Quand le résultat s'affiche ici, remettez le programme 16 sur votre valeur habituelle (OSO ou CSO).
Must
- Dans le menu de réglages, mettez la priorité de la source de charge sur solaire et réseau.
- Laissez le type de batterie sur son réglage Pylontech / BMS.
- Quand le résultat s'affiche ici, remettez la priorité de la source de charge sur votre valeur habituelle.
Studer
- Vérifiez que l'entrée AC (réseau ou groupe) est branchée et autorisée à charger la batterie.
- Lancez un nouveau cycle de charge depuis la télécommande RCC ou le portail Xcom : le BMS de la batterie l'amène à pleine charge.
- Rien à remettre ensuite.
Autre onduleur
- Cherchez un réglage nommé grid charge, force charge ou SOC cible de charge.
- Réglez-le sur 100 % pour les prochaines heures — ou lancez simplement la session un matin ensoleillé si vos panneaux peuvent remplir le parc.
- Quand le résultat s'affiche ici, remettez vos réglages habituels.
Si votre installation atteint rarement la pleine charge, une fois par mois suffit à garder les cellules ensemble.
Gros déséquilibre : la procédure de service
Pour un module qui s'est beaucoup écarté — en général plus de 200 mV — la procédure de service Pylontech est une charge DC par paliers avec un chargeur externe, faite par un installateur : environ 51 V à 5 A jusqu'à ce que le courant retombe, puis 52,5 V à 2 A, puis une longue finition à 52,5 V et seulement 0,3 A, jusqu'à ce que toutes les cellules soient à moins de 30 mV. Comptez quatre à douze heures. C'est l'option lourde, et la plupart des parcs n'en ont jamais besoin : des charges complètes régulières font le même travail avant que l'écart ne devienne aussi grand.
Smart Balance : toute la session, pilotée pour vous

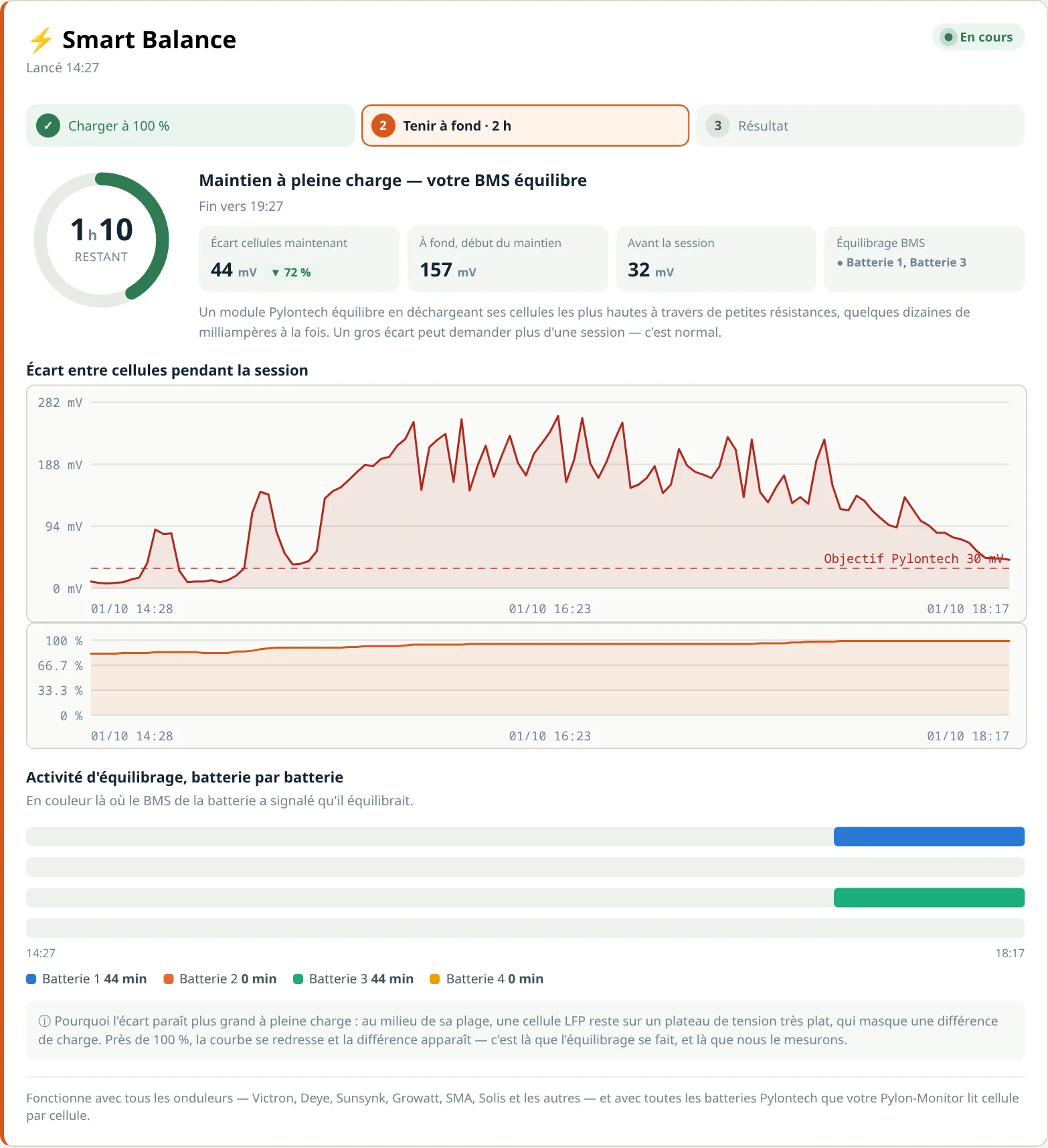

Connaître la règle est une chose ; la faire correctement en est une autre. Quand les deux heures commencent-elles vraiment ? Le parc est-il retombé à 94 % en route ? Est-ce que ça a marché ? Smart Balance, sur votre tableau de bord Pylon-Monitor, s'occupe de tout.
- Choisissez votre onduleur et lancez. Smart Balance vous montre exactement quoi régler — les mêmes étapes que ci-dessus — et à quelle heure le parc sera plein au rythme actuel, y compris si le soleil seul y suffira aujourd'hui.
- La fenêtre de deux heures s'ouvre toute seule dès que le parc atteint 98 %. S'il retombe sous 95 %, le compte à rebours repart et on vous dit pourquoi.
- Tout est en direct : l'écart des cellules face à l'objectif de 30 mV de Pylontech, la charge, et une frise de la batterie dont le BMS équilibre.
- Vous recevez le résultat par e-mail — inutile de garder la page ouverte.

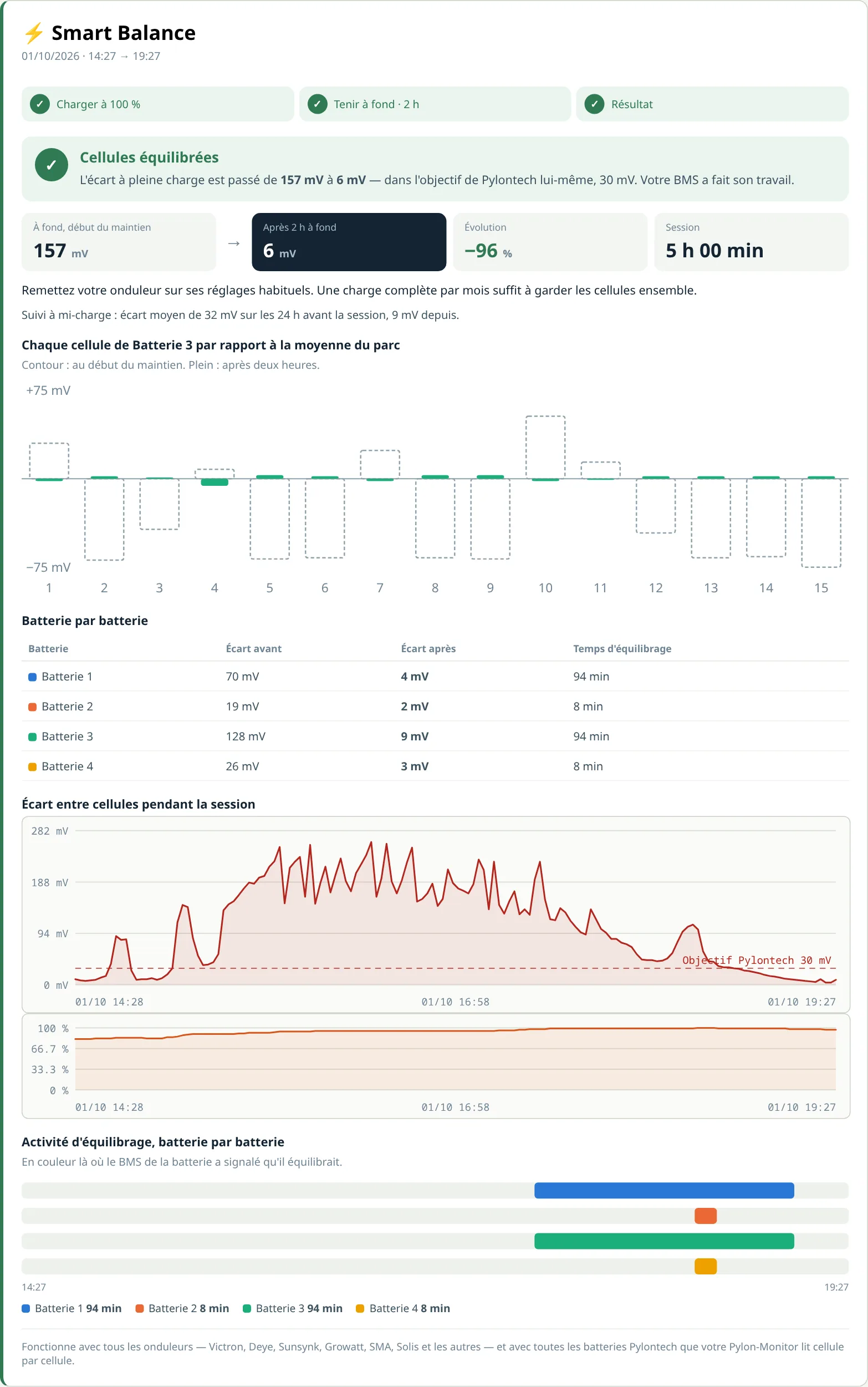

Le rapport compare l'écart à pleine charge au début de la fenêtre avec celui des quinze dernières minutes, batterie par batterie et cellule par cellule, et rend l'un de trois verdicts : équilibré, bon progrès (un gros écart peut demander plus d'une session), ou une cellule reste à la traîne — avec la batterie, le numéro de la cellule et le numéro de série à donner à votre installateur.
Quand l'équilibrage n'est pas la réponse
L'équilibrage corrige une différence de charge. Il ne répare pas une cellule qui a perdu de la capacité. La signature est sans équivoque quand on la connaît : le parc atteint régulièrement la pleine charge, la fenêtre de deux heures a bien lieu, et une cellule reste loin des autres — toujours la même. Sur un parc que nous avons suivi, l'écart est resté à 282 mV après deux heures pleines, et tout l'écart venait d'une seule cellule à 189 mV sous la moyenne. Ce n'est pas un équilibrage manqué : c'est un module à montrer à votre installateur.
Rien d'urgent dans ce cas — la batterie continue de fonctionner, le BMS continue de la protéger. Mais c'est exactement l'information qui transforme un vague « ma batterie me semble plus faible » en une discussion de garantie précise. Notre guide de diagnostic explique les autres valeurs à surveiller en parallèle, et le guide des codes d'alarme ce que signifie chaque alerte.
Questions fréquentes
- Pylon-Monitor équilibre-t-il les cellules Pylontech ?
- Pylon-Monitor pilote toute la session d'équilibrage avec vous. Smart Balance vous dit exactement quoi régler sur votre onduleur, ouvre tout seul la fenêtre d'équilibrage de deux heures quand le parc atteint 98 %, suit chaque cellule en direct et vous envoie un rapport avant/après par e-mail, jusqu'à la cellule qui demande de l'attention. L'équilibrage lui-même se fait dans la Pylontech, par son propre BMS, exactement comme le fabricant l'a conçu.
- À quelle fréquence équilibrer ma batterie Pylontech ?
- Un parc qui atteint régulièrement 100 % s'équilibre tout seul et n'a besoin de rien. Si votre installation dépasse rarement 80–90 %, une charge complète maintenue environ deux heures une fois par mois suffit à garder les cellules ensemble.
- Puis-je équilibrer au solaire seul, sans charger sur le réseau ?
- Oui, un jour assez ensoleillé pour remplir le parc et le garder plein deux heures. Pendant la session, Smart Balance vous dit si le soleil seul amènera le parc à pleine charge aujourd'hui, au rythme actuel.
- Pourquoi l'écart entre mes cellules bondit-il pendant la charge ?
- Parce que les cellules LFP masquent leurs différences au milieu de leur plage et les révèlent près de 100 %. Un écart qui grandit en fin de charge est en général un déséquilibre qui devient visible, pas une nouvelle panne. Jugez-le sur une moyenne de 24 h ou à pleine charge, jamais sur un seul relevé.
- Quel écart entre cellules est normal sur une Pylontech ?
- Au repos et à mi-charge, moins d'environ 15 mV est sain. À pleine charge après équilibrage, l'objectif de Pylontech lui-même est de 30 mV ou moins. Un écart qui reste au-dessus d'environ 100 mV après deux heures à pleine charge oriente vers une cellule plus faible.
- Et si une cellule reste à la traîne après l'équilibrage ?
- Refaites une session quelques jours plus tard. Si la même cellule reste loin des autres après une fenêtre complète de deux heures, elle a très probablement perdu de la capacité. Smart Balance nomme la batterie, la cellule et son numéro de série — exactement ce dont votre installateur a besoin pour une discussion de garantie.
