Para qué sirve el LV-HUB — y cuándo hace falta
Un conjunto Pylontech — un "grupo" o "pila" en los manuales de Pylontech — tiene una batería maestra que habla por todas las que tiene detrás, hasta 16. Por encima de eso, o cuando las baterías se reparten en varios conjuntos, cada grupo tiene su propia maestra, y un inversor solo puede escuchar a una batería por su puerto CAN. El LV-HUB lo resuelve: recoge los datos CAN de cada grupo y entrega al inversor un único flujo combinado.
| Punto | Lo que dice el manual de Pylontech |
|---|---|
| Grupos por hub | Hasta 6 grupos de baterías |
| Baterías por grupo | Hasta 16 US2000C, US3000C, US5000 o UP5000 |
| Enlace con el inversor | CAN, desde el puerto CAN OUT del hub |
| Actualizaciones de firmware | Por el puerto RS232 del hub, marcado "Debug" |
| RS485 en lugar de CAN | Con baterías de la serie C y US5000, varios grupos en RS485 no necesitan LV-HUB — el manual de la batería describe ese cableado |
| Baterías antiguas y nuevas | Cuando módulos US2000 antiguos comparten instalación con US2000C, el manual usa un LV-HUB, con cada US2000C como maestra de su propio grupo |
Lo que el hub no hace: cargar ni equilibrar nada. El BMS de cada batería sigue protegiendo y equilibrando sus quince celdas. El hub solo transporta información — y precisamente por eso importa su firmware: si la transporta mal, el inversor decide con cifras equivocadas.
Cómo se cablea una instalación con LV-HUB
- Dentro de cada grupo, las baterías se encadenan como siempre: Link port 1 de una batería al Link port 0 de la siguiente.
- Las maestras de los grupos se encadenan entre sí: el puerto B/RS485 de una maestra al puerto A/CAN de la maestra del grupo siguiente; el B/RS485 de la última maestra queda libre.
- El puerto A/CAN de la maestra del primer grupo va a uno de los puertos numerados del hub, con el cable especial del kit de Pylontech — un cable de red estándar no funciona ahí.
- En el hub, CAN IN se conecta al puerto 0, y CAN OUT va al puerto CAN del inversor.
El orden de arranque también importa. Los interruptores de dirección del hub deben indicar 000001, los de cada batería se quedan en su posición de fábrica, y cada maestra de grupo se enciende por turnos. Cuando la maestra del primer grupo ha pitado tres veces — todos los grupos en línea — se cambia solo el interruptor de dirección de esa maestra a 0100, se conecta el cable del hub y se enciende el hub: pita, y sus cuatro LED verdes muestran en binario el número de grupos que ve. Buena parte de los casos de "mi hub no lo ve todo" son esta secuencia hecha en otro orden — conviene repetirla antes de sospechar del firmware.
Por qué importa el firmware del hub
El firmware del hub decide cómo se cuentan y direccionan los grupos, cómo se combinan sus valores y cuánto detalle llega al inversor. Los instaladores del foro de la comunidad de Victron han documentado bien las diferencias entre versiones:
- Las versiones antiguas (se cita a menudo la 1.5) podían dar problemas de capacidad o de visualización.
- Hasta la 1.7, un GX de Victron no recibía el detalle por módulo; la 1.8, que la propia tabla de compatibilidad de Victron indica para sistemas con LV-HUB, lo añadió.
- Las instalaciones grandes — más de 32 módulos — necesitaban un hub actualizado para mostrar todas las baterías, y no solo las 16 primeras.
- Existen versiones más recientes; su distribuidor o Pylontech tiene el archivo actual.
El manual de Pylontech nombra el síntoma más importante: cuando el número de direcciones asignadas no coincide con el número real de racks, su solución es revisar el cableado, reiniciar toda la instalación — y actualizar el LV-HUB.
Síntomas de un problema del LV-HUB, y qué revisar primero
| Lo que ve | Revisar primero | Después |
|---|---|---|
| El LED de estado del hub parpadea en rojo, o muestra menos grupos de los que tiene | La secuencia de arranque, la dirección del hub (000001), el interruptor de la primera maestra (0100), el cable especial | El firmware del hub |
| El inversor muestra menos baterías de las instaladas | El cableado entre maestras (B/RS485 a A/CAN, la última libre) | El firmware del hub, luego el de cada batería |
| Error de asignación de direcciones | Cables en los puertos correctos — Link ports dentro de un grupo, RS485/CAN entre maestras | El firmware del hub |
| Ninguna comunicación con el inversor | El cable del inversor (CAN OUT, conexión correcta del lado del inversor), la alimentación del hub | Los ajustes de batería de su inversor |
| Un grupo toma siempre menos corriente o termina con otra carga | Cableado DC y fusibles de ese grupo | El firmware de las baterías de ese grupo — vea nuestra guía de diferencias de firmware |
La última línea es la que nadie ve desde el inversor, porque el hub entrega un único estado de carga combinado. También es la que más dice de la salud a largo plazo de una instalación grande.
Cómo se actualiza el firmware del LV-HUB
Como las baterías, el hub se actualiza con BatteryView de Pylontech en un portátil Windows, por el puerto RS232 "Debug" del hub, con el archivo que facilitan Pylontech o su distribuidor.
- Use un cable USB-RS232 de verdad. Los instaladores cuentan que cables caseros que funcionan en el puerto Console de una batería pueden fallar en el hub.
- Anote la versión antes y después, y el número de grupos que muestra el hub.
- No corte la alimentación durante la actualización. Si se queda bloqueada, contacte con el distribuidor antes de apagar nada — las actualizaciones detenidas a medias son una fuente conocida de consultas al soporte.
- Revise el firmware de las baterías en la misma visita. Un hub actualizado delante de baterías con versiones muy distintas solo desplaza el problema.
Supervisar una instalación de varios grupos con Pylon-Monitor

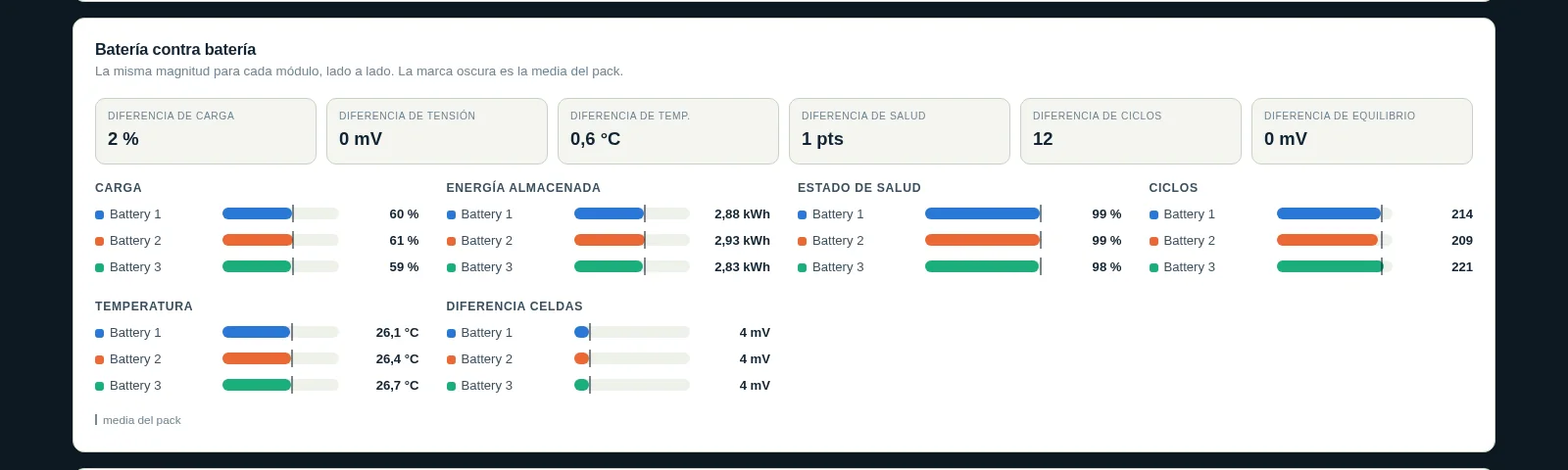

Pylon-Monitor lee un grupo por el puerto Console de su maestra — cada batería de ese grupo, cada celda, hasta 16 baterías. En una instalación de varios grupos, cada grupo tiene su propia maestra y su propio puerto Console, así que un Pylon-Monitor por grupo le da cada batería de toda la instalación. Todos pueden vincularse a la misma cuenta gratuita, cada uno con su nombre ("Grupo 1", "Rack del garaje"…), y pasa de uno a otro en el panel en línea.
Es justo la vista que el LV-HUB le quita al inversor: la carga, la corriente, las temperaturas y las celdas de cada grupo, y el firmware BMS de cada batería — de modo que un grupo rezagado, o una batería con una versión poco habitual, salta a la vista. Seamos claros con los límites: Pylon-Monitor lee las baterías, no el hub, así que no muestra la versión de firmware del propio LV-HUB; esa se lee con BatteryView en el puerto de depuración del hub.
Para el cableado de un solo conjunto, vea nuestra guía de baterías en paralelo; para el enlace con el inversor, la guía de CAN, RS485 y Console; y para los códigos de alarma, la guía de códigos de error.
Preguntas frecuentes
- ¿Qué es el LV-HUB de Pylontech?
- Un hub de comunicación CAN que reúne hasta 6 grupos de baterías Pylontech de baja tensión — hasta 16 US2000C, US3000C, US5000 o UP5000 por grupo — en un solo flujo de datos para el inversor. No carga ni equilibra nada: eso lo sigue haciendo el BMS de cada batería.
- ¿Necesito un LV-HUB para dos conjuntos de baterías Pylontech?
- No siempre. El manual de Pylontech indica que con baterías de la serie C y US5000, varios grupos en RS485 no necesitan LV-HUB. Se usa en instalaciones de varios grupos en CAN, y cuando módulos US2000 antiguos comparten instalación con US2000C.
- ¿Cómo sé qué firmware tiene mi LV-HUB?
- Conecte un portátil con BatteryView al puerto RS232 del hub marcado "Debug". La versión no pasa a través de las baterías, así que un monitor de batería — incluido Pylon-Monitor — no puede mostrarla.
- ¿Cuáles son los síntomas de un firmware de LV-HUB desactualizado?
- Grupos o módulos que faltan en el inversor, un número de direcciones que no coincide con el de racks, un GX de Victron sin detalle por módulo, o solo 16 baterías visibles en una instalación mayor. Revise primero la secuencia de arranque y el cableado, y después actualice el hub.
- ¿Cómo se actualiza el firmware del LV-HUB?
- Con BatteryView de Pylontech en un portátil Windows, por el puerto Debug del hub, con un cable USB-RS232 de verdad y el archivo de Pylontech o de su distribuidor. No corte la alimentación durante la actualización; si se bloquea, contacte con el distribuidor.
- ¿Puede Pylon-Monitor supervisar una instalación con LV-HUB?
- Sí, un Pylon-Monitor por grupo, cada uno en el puerto Console de la maestra de su grupo, todos vinculados a la misma cuenta gratuita. Ve cada batería y cada celda de cada grupo — el detalle que el hub no transmite al inversor.
