Pylontech LV-HUB: Verkabelung, Firmware und Fehlersuche

Was der LV-HUB tut — und wann man einen braucht

Ein Pylontech-Verbund — eine „Gruppe" oder „Pile" in Pylontechs Handbüchern — hat eine Master-Batterie, die für alle Batterien dahinter spricht, bis zu 16. Darüber hinaus, oder wenn die Batterien auf mehrere Verbünde verteilt sind, hat jede Gruppe ihren eigenen Master, während ein Wechselrichter an seinem CAN-Port nur eine Batteriestimme hören kann. Der LV-HUB löst das: Er sammelt die CAN-Daten jeder Gruppe und gibt dem Wechselrichter einen einzigen, zusammengefassten Datenstrom.

Was der Hub nicht tut: irgendetwas laden oder balancieren. Das BMS jeder Batterie schützt und balanciert weiterhin seine fünfzehn Zellen. Der Hub transportiert nur Informationen — und genau deshalb zählt seine Firmware: Transportiert er sie schlecht, entscheidet der Wechselrichter auf Basis falscher Zahlen.

Wie eine Anlage mit LV-HUB verkabelt ist

1. Innerhalb jeder Gruppe werden die Batterien wie üblich verkettet: Link-Port 1 einer Batterie zu Link-Port 0 der nächsten.
2. Die Master der Gruppen werden untereinander verkettet: der B/RS485-Port eines Masters zum A/CAN-Port des Masters der nächsten Gruppe; der B/RS485 des letzten Masters bleibt frei.
3. Der A/CAN-Port des Masters der ersten Gruppe geht an einen der nummerierten Ports des Hubs, mit dem Spezialkabel aus Pylontechs Set — ein normales Netzwerkkabel funktioniert dort nicht.
4. Am Hub ist CAN IN mit Port 0 verbunden, und CAN OUT geht zum CAN-Port des Wechselrichters.

Auch die Startreihenfolge zählt. Die Adressschalter des Hubs müssen 000001 zeigen, die jeder Batterie bleiben in Werkseinstellung, und jeder Gruppenmaster wird nacheinander eingeschaltet. Hat der Master der ersten Gruppe dreimal gepiept — alle Gruppen online —, wird nur dessen Adressschalter auf 0100 gestellt, das Hub-Kabel angeschlossen und der Hub eingeschaltet: Er piept, und seine vier grünen LEDs zeigen binär die Zahl der Gruppen, die er sieht. Ein guter Teil der Fälle „mein Hub sieht nicht alles" ist diese Reihenfolge in falscher Abfolge — erst wiederholen, dann die Firmware verdächtigen.

Warum die Hub-Firmware zählt

Die Firmware des Hubs entscheidet, wie die Gruppen gezählt und adressiert werden, wie ihre Werte zusammengefasst werden und wie viel Detail an den Wechselrichter geht. Installateure im Community-Forum von Victron haben die Unterschiede zwischen den Versionen gut dokumentiert:

• Ältere Versionen (oft wird 1.5 genannt) konnten Kapazitäts- oder Anzeigeprobleme zeigen.
• Bis 1.7 bekam ein Victron GX keine Details pro Modul; 1.8, die Victrons eigene Kompatibilitätstabelle für LV-HUB-Systeme angibt, fügte sie hinzu.
• Große Anlagen — mehr als 32 Module — brauchten einen aktuellen Hub, um alle Batterien anzuzeigen und nicht nur die ersten 16.
• Es gibt neuere Versionen; Ihr Distributor oder Pylontech hat die aktuelle Datei.

Pylontechs Handbuch nennt das wichtigste Symptom: Passt die Zahl der Adresszuweisungen nicht zur tatsächlichen Zahl der Racks, lautet die Lösung, die Verkabelung zu prüfen, die ganze Anlage neu zu starten — und den LV-HUB zu aktualisieren.

Symptome eines LV-HUB-Problems, und was zuerst zu prüfen ist

Die letzte Zeile sieht niemand vom Wechselrichter aus, weil der Hub einen einzigen zusammengefassten Ladestand übergibt. Sie sagt auch am meisten über die langfristige Gesundheit einer großen Anlage.

Wie die LV-HUB-Firmware aktualisiert wird

Wie die Batterien wird der Hub mit Pylontechs BatteryView auf einem Windows-Laptop aktualisiert, über den RS232-Port „Debug" des Hubs, mit der Datei von Pylontech oder Ihrem Distributor.

• Verwenden Sie ein richtiges USB-RS232-Kabel. Installateure berichten, dass selbstgebaute Kabel, die am Console-Port einer Batterie funktionieren, am Hub scheitern können.
• Notieren Sie die Version vorher und nachher sowie die Zahl der Gruppen, die der Hub anzeigt.
• Unterbrechen Sie während des Updates nicht die Stromversorgung. Bleibt es hängen, kontaktieren Sie den Distributor, bevor Sie etwas ausschalten — mittendrin abgebrochene Updates sind eine bekannte Quelle von Support-Anfragen.
• Prüfen Sie beim selben Einsatz die Firmware der Batterien. Ein aktueller Hub vor Batterien mit sehr unterschiedlichen Versionen verschiebt das Problem nur.

Eine Mehrgruppen-Anlage mit Pylon-Monitor überwachen

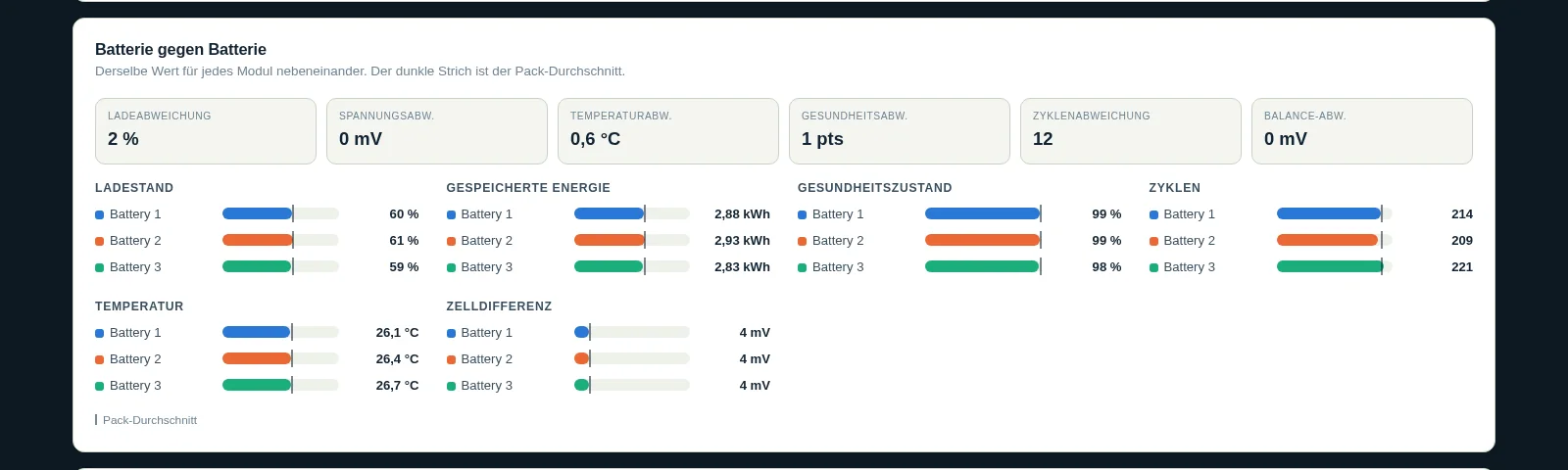

Pylon-Monitor liest eine Gruppe über den Console-Port ihres Masters — jede Batterie dieser Gruppe, jede Zelle, bis zu 16 Batterien. In einer Anlage mit mehreren Gruppen hat jede Gruppe ihren eigenen Master und ihren eigenen Console-Port: ein Pylon-Monitor pro Gruppe liefert also jede Batterie der ganzen Anlage. Alle lassen sich mit demselben kostenlosen Konto verknüpfen, jeder mit eigenem Namen („Gruppe 1", „Rack Garage"…), und Sie wechseln im Online-Dashboard zwischen ihnen.

Genau diese Sicht nimmt der LV-HUB dem Wechselrichter: Ladung, Strom, Temperaturen und Zellen jeder Gruppe sowie die BMS-Firmware jeder Batterie — so fällt eine zurückbleibende Gruppe oder eine Batterie mit ungewöhnlicher Version sofort auf. Zu den Grenzen: Pylon-Monitor liest die Batterien, nicht den Hub, und zeigt daher nicht die Firmware-Version des LV-HUB selbst; die liest man mit BatteryView am Debug-Port des Hubs.

Zur Verkabelung eines einzelnen Verbunds siehe unseren Leitfaden zu parallelen Batterien; zur Verbindung mit dem Wechselrichter den Leitfaden zu CAN, RS485 und Console; und zu den Alarmcodes den Leitfaden zu Fehlercodes.
