LV-HUB Pylontech: cablaggio, firmware e guasti

A cosa serve l'LV-HUB — e quando serve

Un pacco Pylontech — un "gruppo" o "pila" nei manuali Pylontech — ha una batteria master che parla per tutte quelle dietro di lei, fino a 16. Oltre, o quando le batterie sono divise in più pacchi, ogni gruppo ha il proprio master, mentre un inverter sulla sua porta CAN può ascoltare una sola batteria. L'LV-HUB risolve il problema: raccoglie i dati CAN di ogni gruppo e consegna all'inverter un unico flusso combinato.

Cosa l'hub non fa: caricare o bilanciare alcunché. Il BMS di ogni batteria continua a proteggere e bilanciare le sue quindici celle. L'hub trasporta solo informazioni — ed è proprio per questo che il suo firmware conta: se le trasporta male, l'inverter decide su numeri sbagliati.

Come si cabla un impianto con LV-HUB

1. All'interno di ogni gruppo le batterie sono collegate in catena come al solito: Link port 1 di una batteria al Link port 0 della successiva.
2. I master dei gruppi sono collegati tra loro: la porta B/RS485 di un master alla porta A/CAN del master del gruppo successivo; la B/RS485 dell'ultimo master resta libera.
3. La porta A/CAN del master del primo gruppo va a una delle porte numerate dell'hub, con il cavo speciale del kit Pylontech — un normale cavo di rete lì non funziona.
4. Sull'hub, CAN IN è collegata alla porta 0, e CAN OUT va alla porta CAN dell'inverter.

Conta anche l'ordine di accensione. I selettori di indirizzo dell'hub devono indicare 000001, quelli di ogni batteria restano nella posizione di fabbrica, e ogni master di gruppo si accende a turno. Quando il master del primo gruppo ha emesso tre bip — tutti i gruppi in linea — si cambia solo il selettore di indirizzo di quel master in 0100, si collega il cavo dell'hub e si accende l'hub: emette un bip, e i suoi quattro LED verdi mostrano in binario il numero di gruppi che vede. Buona parte dei casi "il mio hub non vede tutto" è questa sequenza fatta nell'ordine sbagliato — da rifare prima di sospettare del firmware.

Perché il firmware dell'hub conta

Il firmware dell'hub decide come vengono contati e indirizzati i gruppi, come vengono combinati i loro valori e quanto dettaglio arriva all'inverter. Gli installatori del forum della community Victron hanno documentato bene le differenze tra versioni:

• Le versioni vecchie (spesso si cita la 1.5) potevano dare problemi di capacità o di visualizzazione.
• Fino alla 1.7 un GX Victron non riceveva il dettaglio per modulo; la 1.8, che la tabella di compatibilità di Victron indica per i sistemi LV-HUB, lo ha aggiunto.
• I grandi impianti — oltre 32 moduli — avevano bisogno di un hub aggiornato per mostrare tutte le batterie, e non solo le prime 16.
• Esistono versioni più recenti; il vostro distributore o Pylontech ha il file attuale.

Il manuale Pylontech indica il sintomo più importante: quando il numero di indirizzi assegnati non corrisponde al numero reale di rack, la soluzione è controllare il cablaggio, riavviare l'intero impianto — e aggiornare l'LV-HUB.

Sintomi di un problema dell'LV-HUB, e cosa controllare prima

L'ultima riga è quella che nessuno vede dall'inverter, perché l'hub consegna un unico stato di carica combinato. È anche quella che dice di più sulla salute a lungo termine di un grande impianto.

Come si aggiorna il firmware dell'LV-HUB

Come le batterie, l'hub si aggiorna con BatteryView di Pylontech su un portatile Windows, dalla porta RS232 "Debug" dell'hub, con il file fornito da Pylontech o dal distributore.

• Usate un vero cavo USB-RS232. Gli installatori riferiscono che cavi autocostruiti che funzionano sulla porta Console di una batteria possono fallire sull'hub.
• Annotate la versione prima e dopo, e il numero di gruppi che l'hub mostra.
• Non togliete l'alimentazione durante l'aggiornamento. Se si blocca, contattate il distributore prima di spegnere qualsiasi cosa — gli aggiornamenti interrotti a metà sono una fonte nota di richieste all'assistenza.
• Controllate il firmware delle batterie nello stesso intervento. Un hub aggiornato davanti a batterie con versioni molto diverse sposta solo il problema.

Monitorare un impianto a più gruppi con Pylon-Monitor

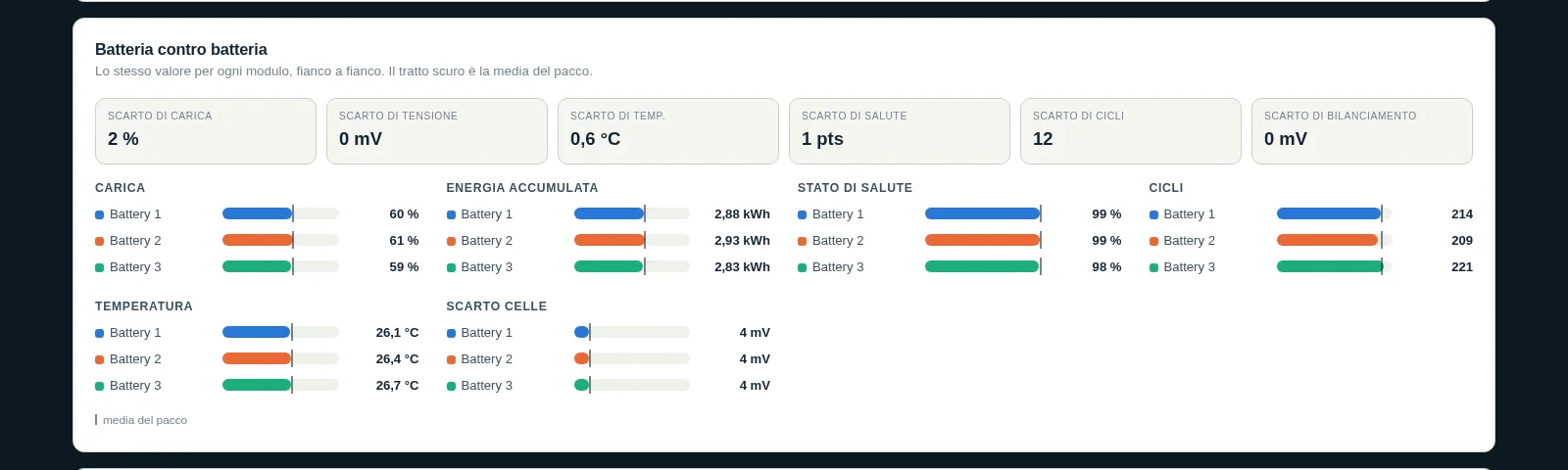

Pylon-Monitor legge un gruppo dalla porta Console del suo master — ogni batteria di quel gruppo, ogni cella, fino a 16 batterie. In un impianto a più gruppi, ogni gruppo ha il proprio master e la propria porta Console: un Pylon-Monitor per gruppo vi dà quindi ogni batteria dell'intero impianto. Tutti possono essere collegati allo stesso account gratuito, ognuno con il proprio nome ("Gruppo 1", "Rack garage"…), e passate dall'uno all'altro sulla dashboard online.

È proprio la vista che l'LV-HUB toglie all'inverter: la carica, la corrente, le temperature e le celle di ogni gruppo, e il firmware BMS di ogni batteria — così un gruppo che resta indietro, o una batteria con una versione insolita, salta subito all'occhio. Chiari sui limiti: Pylon-Monitor legge le batterie, non l'hub, quindi non mostra la versione firmware dell'LV-HUB stesso; quella si legge con BatteryView sulla porta di debug dell'hub.
