Wat de LV-HUB doet — en wanneer u er een nodig hebt
Eén Pylontech-stack — een "groep" of "pile" in de handleidingen van Pylontech — heeft één master-accu die spreekt voor alle accu's erachter, tot 16. Daarboven, of als de accu's over meerdere stacks zijn verdeeld, heeft elke groep een eigen master, terwijl een omvormer op zijn CAN-poort maar naar één accustem kan luisteren. De LV-HUB lost dat op: hij verzamelt de CAN-gegevens van elke groep en geeft de omvormer één gecombineerde datastroom.
| Punt | Wat de handleiding van Pylontech zegt |
|---|---|
| Groepen per hub | Tot 6 accugroepen |
| Accu's per groep | Tot 16 US2000C, US3000C, US5000 of UP5000 |
| Verbinding met de omvormer | CAN, vanaf de CAN OUT-poort van de hub |
| Firmware-updates | Via de RS232-poort van de hub, gemarkeerd "Debug" |
| RS485 in plaats van CAN | Met accu's uit de C-serie en US5000 hebben meerdere groepen op RS485 geen LV-HUB nodig — de accuhandleiding beschrijft die bekabeling |
| Oude en nieuwe accu's | Delen oudere US2000-modules een installatie met US2000C, dan gebruikt de handleiding een LV-HUB, met elke US2000C als master van een eigen groep |
Wat de hub niet doet: iets laden of balanceren. Het BMS van elke accu blijft zijn vijftien cellen beschermen en balanceren. De hub vervoert alleen informatie — en precies daarom telt zijn firmware: vervoert hij die slecht, dan beslist de omvormer op verkeerde cijfers.
Hoe een installatie met LV-HUB bekabeld is
- Binnen elke groep worden de accu's zoals gewoonlijk doorgelust: Link-poort 1 van de ene accu naar Link-poort 0 van de volgende.
- De masters van de groepen worden onderling doorgelust: de B/RS485-poort van een master naar de A/CAN-poort van de master van de volgende groep; de B/RS485 van de laatste master blijft vrij.
- De A/CAN-poort van de master van de eerste groep gaat naar een van de genummerde poorten van de hub, met de speciale kabel uit de Pylontech-set — een gewone netwerkkabel werkt daar niet.
- Op de hub is CAN IN verbonden met poort 0, en CAN OUT gaat naar de CAN-poort van de omvormer.
Ook de opstartvolgorde telt. De adresschakelaars van de hub moeten 000001 aangeven, die van elke accu blijven op de fabrieksstand, en elke groepsmaster wordt om beurten ingeschakeld. Als de master van de eerste groep drie keer heeft gepiept — alle groepen online — wordt alleen de adresschakelaar van die master op 0100 gezet, de hubkabel aangesloten en de hub ingeschakeld: hij piept, en zijn vier groene leds tonen binair het aantal groepen dat hij ziet. Een flink deel van de gevallen "mijn hub ziet niet alles" is deze volgorde in de verkeerde volgorde — eerst opnieuw doen, dan pas de firmware verdenken.
Waarom de hubfirmware telt
De firmware van de hub bepaalt hoe de groepen worden geteld en geadresseerd, hoe hun waarden worden gecombineerd en hoeveel detail naar de omvormer gaat. Installateurs op het communityforum van Victron hebben de verschillen tussen versies goed gedocumenteerd:
- Oudere versies (1.5 wordt vaak genoemd) konden capaciteits- of weergaveproblemen geven.
- Tot en met 1.7 kreeg een Victron GX geen detail per module; 1.8, die Victrons eigen compatibiliteitstabel voor LV-HUB-systemen vermeldt, voegde dat toe.
- Grote installaties — meer dan 32 modules — hadden een bijgewerkte hub nodig om alle accu's te tonen en niet alleen de eerste 16.
- Er bestaan recentere versies; uw distributeur of Pylontech heeft het actuele bestand.
De handleiding van Pylontech noemt het belangrijkste symptoom: klopt het aantal adrestoewijzingen niet met het werkelijke aantal racks, dan is de oplossing de bekabeling controleren, de hele installatie herstarten — en de LV-HUB bijwerken.
Symptomen van een LV-HUB-probleem, en wat u eerst controleert
| Wat u ziet | Eerst controleren | Daarna |
|---|---|---|
| De statusled van de hub knippert rood, of hij toont minder groepen dan u hebt | De opstartvolgorde, het hubadres (000001), de schakelaar van de eerste master (0100), de speciale kabel | De hubfirmware |
| De omvormer toont minder accu's dan geïnstalleerd | De groepsbekabeling tussen masters (B/RS485 naar A/CAN, de laatste vrij) | De hubfirmware, daarna de firmware van elke accu |
| Adrestoewijzingsfout | Kabels in de juiste poorten — Link-poorten binnen een groep, RS485/CAN tussen masters | De hubfirmware |
| Helemaal geen communicatie met de omvormer | De omvormerkabel (CAN OUT, juiste aansluiting aan omvormerzijde), de voeding van de hub | De accu-instellingen van uw omvormer |
| Eén groep neemt steeds minder stroom op of eindigt op een andere laadtoestand | DC-bekabeling en zekeringen van die groep | De accufirmware van die groep — zie onze gids over firmwareverschillen |
De laatste regel ziet niemand vanaf de omvormer, omdat de hub één gecombineerde laadtoestand doorgeeft. Het is ook de regel die het meest zegt over de gezondheid op lange termijn van een grote installatie.
Hoe de LV-HUB-firmware wordt bijgewerkt
Net als de accu's wordt de hub bijgewerkt met Pylontechs BatteryView op een Windows-laptop, via de RS232-poort "Debug" van de hub, met het bestand van Pylontech of uw distributeur.
- Gebruik een echte USB-RS232-kabel. Installateurs melden dat zelfgemaakte kabels die op de Console-poort van een accu werken, op de hub kunnen falen.
- Noteer de versie vooraf en achteraf, en het aantal groepen dat de hub toont.
- Onderbreek de voeding niet tijdens de update. Loopt hij vast, neem dan contact op met de distributeur voordat u iets uitschakelt — halverwege gestopte updates zijn een bekende bron van supportvragen.
- Controleer bij hetzelfde bezoek de firmware van de accu's. Een bijgewerkte hub voor accu's met sterk verschillende versies verschuift het probleem alleen.
Een installatie met meerdere groepen monitoren met Pylon-Monitor

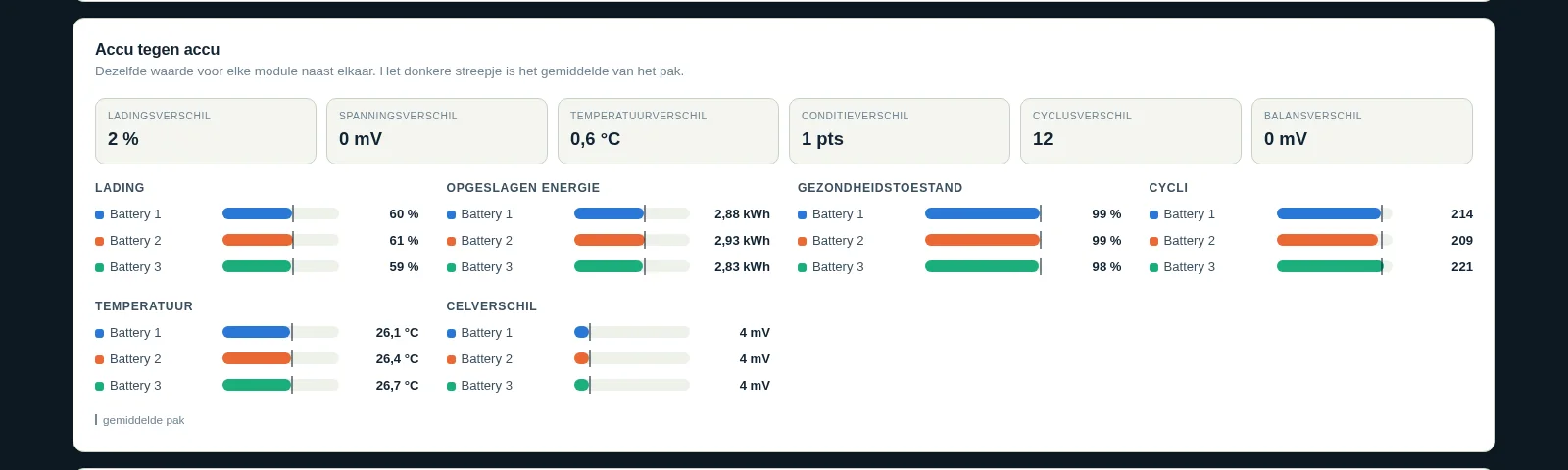

Pylon-Monitor leest een groep via de Console-poort van de master — elke accu van die groep, elke cel, tot 16 accu's. In een installatie met meerdere groepen heeft elke groep een eigen master en een eigen Console-poort: één Pylon-Monitor per groep geeft u dus elke accu van de hele installatie. Ze kunnen allemaal aan hetzelfde gratis account worden gekoppeld, elk met een eigen naam ("Groep 1", "Rack garage"…), en u schakelt ertussen op het online dashboard.
Dat is precies het zicht dat de LV-HUB de omvormer ontneemt: de laadtoestand, stroom, temperaturen en cellen van elke groep, en de BMS-firmware van elke accu — zodat een groep die achterblijft, of een accu met een afwijkende versie, meteen opvalt. Duidelijk over de grenzen: Pylon-Monitor leest de accu's, niet de hub, en toont dus niet de firmwareversie van de LV-HUB zelf; die leest u met BatteryView op de debugpoort van de hub.
Voor de bekabeling van één stack, zie onze gids over parallelle accu's; voor de verbinding met de omvormer de gids over CAN, RS485 en Console; en voor de alarmcodes de gids over foutcodes.
Veelgestelde vragen
- Wat is de Pylontech LV-HUB?
- Een CAN-communicatiehub die tot 6 groepen Pylontech-laagspanningsaccu's — tot 16 US2000C, US3000C, US5000 of UP5000 per groep — samenvoegt tot één datastroom voor de omvormer. Hij laadt en balanceert niets: dat blijft het BMS van elke accu doen.
- Heb ik een LV-HUB nodig voor twee Pylontech-stacks?
- Niet altijd. De handleiding van Pylontech zegt dat meerdere groepen met accu's uit de C-serie en US5000 op RS485 geen LV-HUB nodig hebben. Hij dient voor installaties met meerdere groepen op CAN, en als oudere US2000-modules een installatie delen met US2000C.
- Hoe weet ik welke LV-HUB-firmware ik heb?
- Sluit een laptop met BatteryView aan op de RS232-poort "Debug" van de hub. De versie wordt niet via de accu's doorgegeven, dus een accumonitor — ook Pylon-Monitor — kan hem niet tonen.
- Wat zijn de symptomen van verouderde LV-HUB-firmware?
- Ontbrekende groepen of modules op de omvormer, een aantal adressen dat niet klopt met het aantal racks, een Victron GX zonder detail per module, of maar 16 accu's zichtbaar in een grotere installatie. Controleer eerst de opstartvolgorde en de bekabeling, werk daarna de hub bij.
- Hoe wordt de LV-HUB-firmware bijgewerkt?
- Met Pylontechs BatteryView op een Windows-laptop via de Debug-poort van de hub, met een echte USB-RS232-kabel en het bestand van Pylontech of uw distributeur. Onderbreek de voeding niet tijdens de update; loopt hij vast, neem contact op met de distributeur.
- Kan Pylon-Monitor een installatie met LV-HUB monitoren?
- Ja, één Pylon-Monitor per groep, elk op de Console-poort van de master van zijn groep, allemaal gekoppeld aan hetzelfde gratis account. U ziet elke accu en elke cel van elke groep — het detail dat de hub niet aan de omvormer doorgeeft.
