BOV, CVL, laadspanning: drie getallen die vaak worden verward
| Naam | Waar het zit | Wat het doet |
|---|---|---|
| BOV (accu-overspanning) | In het BMS | Een beveiligingsdrempel: de spanning waarbij het BMS een cel of de module als overladen beschouwt en de lading stopt. Een veiligheidsgrens, geen doel. |
| Gevraagde laadspanning (CVL) | Door de master-accu via CAN of RS485 naar de omvormer gestuurd | De spanning tot waar de accu de omvormer laat laden. Bij een Pylontech US-stack is dat 53,2 V. |
| Laadinstellingen van de omvormer | In de omvormer | Wat de omvormer werkelijk doet: het verzoek van de accu volgen, het begrenzen met een eigen limiet, of stoppen bij een maximale laadtoestand die u instelt. |
"De BOV verlagen" betekent een beveiligingsparameter in de accu wijzigen. "Minder hoog laden" kan volledig met de derde regel — en dat verschil telt voor uw garantie, zoals we zullen zien.
Wat de getallen betekenen, cel per cel
Een Pylontech US-module bestaat uit vijftien lithium-ijzerfosfaatcellen (LFP) in serie, dus elke stackspanning deelt u door vijftien:
| Stackspanning | Per cel | Waar het vandaan komt |
|---|---|---|
| 53,5 V | 3,57 V | Bovenkant van het laadspanningsbereik in de Pylontech-handleiding van de US5000 (52,5–53,5 V) |
| 53,2 V | 3,55 V | Wat de accu via CAN aan de omvormer vraagt |
| 52,5 V | 3,50 V | Onderkant van het Pylontech-bereik — en het maximum dat een lader zonder communicatie met de accu mag toepassen |
| 52,4 V | 3,49 V | De grens die Victron toepast in zijn officiële Pylontech-integratie |
| 52,0 V | 3,47 V | Victrons absorptiespanning voor Pylontech |
| 51,0 V | 3,40 V | Victrons druppelspanning voor Pylontech |
De documentatie van Victron legt de keuze openlijk uit: 53,2 V is 3,55 V per cel, "zeer hoog geladen", en dat maakt het systeem vatbaar voor overspanning. Een van de grootste omvormerfabrikanten laat Pylontech-accu's dus iets onder het eigen verzoek van de accu werken — de meest solide openbare referentie over dit onderwerp.
Waarom minder hoog laden zachter is
LFP is een robuuste chemie, maar zoals elke lithiumcel veroudert hij op twee manieren: door gebruik (cycli) en met de tijd (kalenderveroudering). Kalenderveroudering gaat sneller als de cel lange uren op een hoge laadtoestand doorbrengt, en nog sneller als hij warm is. Een stack die om twaalf uur 100 % haalt en daar tot zonsondergang blijft, de hele zomer, brengt veel tijd door in precies die omstandigheden.
De top van de lading is ook waar de problemen beginnen. Tussen 20 en 90 % beweegt de spanning van een LFP-cel nauwelijks; in de laatste procenten stijgt hij snel, en een cel die iets voorloopt op de rest stijgt het eerst. Dan verschijnen overspanningsalarmen en onderbrekingen van de laadstroom.
Hoeveel jaar levert een lager plafond op? Niemand kan dat eerlijk voor uw accu becijferen: het hangt af van temperatuur, cyclusdiepte en hoe lang de stack anders vol zou staan. Wees voorzichtig met iedereen die een percentage belooft.
Het addertje dat niemand noemt: balanceren gebeurt bovenaan
Een Pylontech-BMS balanceert zijn cellen op één plek — helemaal bovenaan de lading, door de hoogste cellen te ontladen terwijl de laagste bijtrekken. Haal de top weg en u haalt het balanceren weg. Bij een stack die maandenlang op 90 % is begrensd, lopen de cellen langzaam uiteen; op de dag dat hij toch naar 100 % gaat — een zonnige week, een netlading in de winter — loopt één cel voor, het BMS breekt de lading te vroeg af of geeft een overspanningsalarm, en de bruikbare capaciteit lijkt gekrompen. Een lager plafond zonder plan voor balanceren ruilt het ene probleem in voor het andere.
Precies dat gat vullen Smart Balance en Force Balance. Smart Balance bewaakt elk venster op volle lading en springt op balanceren aanbevolen als de stack meer dan twee weken niet volledig is geladen. Force Balance leidt dan de sessie: de stack gaat naar 100 %, wordt daar twee uur vastgehouden zodat het BMS het werk afmaakt, en u krijgt een voor/na-rapport cel per cel.
Twee manieren om het plafond te verlagen
| Het BMS herprogrammeren (BOV verlagen) | De instellingen van de omvormer gebruiken | |
|---|---|---|
| Wat verandert | Beveiligingsdrempels in de accu, opgeslagen in zijn geheugen | De laadspanningslimiet of de maximale laadtoestand van de omvormer |
| Garantie | Pylontech sluit "elke poging om de levensduur van het product te verlengen of te verkorten zonder schriftelijke bevestiging van Pylontech, hetzij fysiek, door programmering of anderszins" uit | Gebruikt instellingen die uw omvormer en zijn officiële Pylontech-integratie bieden |
| Omkeerbaar | Alleen door opnieuw te programmeren — en de volgende installateur weet misschien niet dat er iets is gewijzigd | Ja, één menu, op elk moment |
| Beveiliging | De veiligheidsgrens zelf is verschoven | Het BMS houdt al zijn oorspronkelijke beveiligingen |
| Balanceren | De top wordt blijvend moeilijker te bereiken | Het plafond opheffen wanneer een volle lading nodig is |
Wij raden altijd de tweede aan. Hij doet hetzelfde werk zonder iets in de accu aan te raken, en is in een minuut ongedaan te maken — ook voor de volle ladingen die de cellen bij elkaar houden.
Een praktisch plan
- Vind de hendel van uw omvormer. Afhankelijk van het model is dat een laadspanningslimiet (Victron laat bijvoorbeeld toe de laadspanning te begrenzen in de DVCC-instellingen), of een maximale laadtoestand voor dagelijks cyclen. Met een gesloten CAN-verbinding volgen veel omvormers de spanning die de accu vraagt en negeren ze een handmatige waarde — dan is de begrenzing van de laadtoestand de hendel. Uw installateur weet wat uw model biedt; onze gids over de omvormerverbinding legt de CAN- en RS485-kant uit.
- Kies een dagelijks plafond — veel eigenaren nemen 90 tot 95 %, of een laadspanning binnen het bereik van de Pylontech-integratie van hun omvormer. Blijf binnen wat Pylontech en uw omvormerfabrikant documenteren.
- Laat Smart Balance meekijken. Toont het balanceren aanbevolen, hef dan het plafond een dag op en start een Force Balance. Voor de meeste begrensde stacks komt dat neer op ongeveer eens per maand.

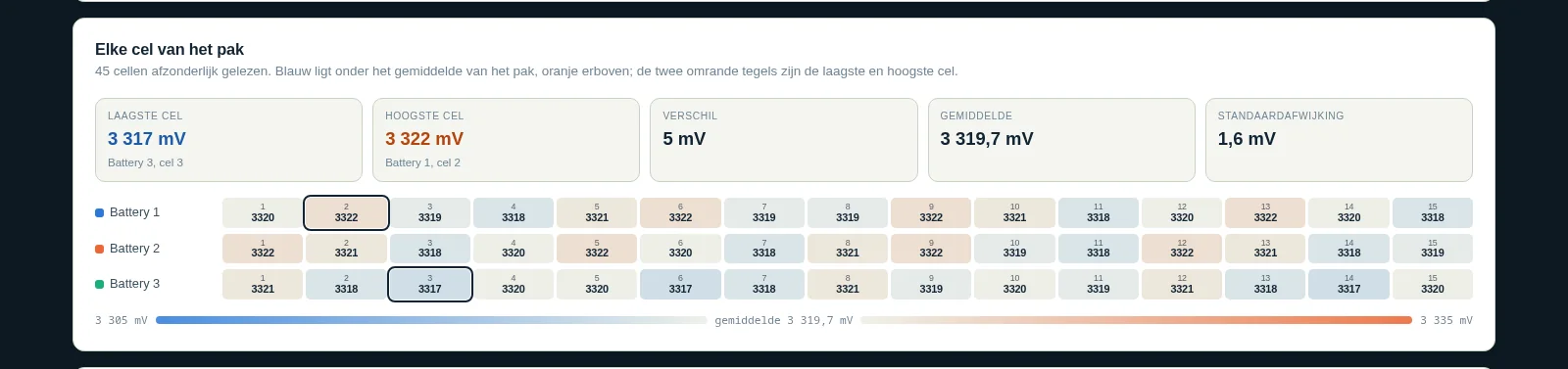

- Kijk naar de top van de lading. Op de celkaart van het dashboard vertellen de hoogste cel bij volle lading en de spreiding u of de stack samen bovenaan aankomt.
- Denk aan seizoen en gebruik. In de winter vult de zon de stack zelden helemaal; off-grid-installaties die elke kilowattuur nodig hebben, begrenst u beter helemaal niet.
Wat u op Pylon-Monitor volgt
- De hoogste cel bij volle lading, en bij welke accu die hoort — is het altijd dezelfde, dan loopt die cel voor.
- De spreiding bij volle lading tegenover het doel van 30 mV van Pylontech, en de trend over 30 dagen in Smart Balance.
- De temperaturen van elke accu: een warme accuruimte veroudert cellen sneller dan welke spanningsinstelling ook.
- De laadtoestand over de dag: hoeveel uur de stack echt dicht bij 100 % doorbrengt — vaak veel minder, of veel meer, dan men denkt.
- SOH en cycli over maanden, accu per accu — zie onze diagnosegids om ze te lezen.
Alles in dit plan gebeurt met instellingen die uw omvormer al heeft, en niets in de accu wordt geherprogrammeerd — uw Pylontech-garantie blijft dus precies zoals ze was. Voor het balanceren zelf, stap voor stap per omvormer, zie onze gids over celbalancering.
Veelgestelde vragen
- Wat is de BOV bij een Pylontech-accu?
- Battery Over-Voltage: een beveiligingsdrempel in het BMS, de spanning waarbij het een cel of de module als overladen beschouwt en de lading stopt. Hij verschilt van de laadspanning die de accu aan de omvormer vraagt (53,2 V bij een US-stack) en van de laadinstellingen van de omvormer zelf.
- Welke laadspanning gebruik ik voor Pylontech-accu's?
- De Pylontech-handleiding van de US5000 noemt een bereik van 52,5 tot 53,5 V, en de accu vraagt via CAN 53,2 V. De officiële integratie van Victron begrenst op 52,4 V, met 52,0 V absorptie en 51,0 V druppelladen. Blijf binnen wat Pylontech en uw omvormerfabrikant documenteren.
- Gaat een Pylontech langer mee als ik tot 90 % laad?
- Minder tijd op een hoge laadtoestand, vooral bij warmte, vertraagt de kalenderveroudering van LFP-cellen. Maar het Pylontech-BMS balanceert alleen bovenaan de lading — een stack die maandenlang is begrensd, raakt uit balans als hij niet regelmatig een volle lading met vasthouden krijgt.
- Kan ik de BOV in het Pylontech-BMS verlagen?
- Technisch wel, met console-commando's — maar de garantie van Pylontech sluit "elke poging om de levensduur van het product te verlengen of te verkorten zonder schriftelijke bevestiging van Pylontech, hetzij fysiek, door programmering of anderszins" uit. De lading begrenzen met de instellingen van de omvormer doet hetzelfde werk en laat het BMS ongemoeid.
- Hoe vaak moet een begrensde Pylontech-stack volledig worden geladen?
- Wanneer de cellen het nodig hebben. Smart Balance springt na twee weken zonder volle lading op "balanceren aanbevolen"; voor de meeste begrensde stacks betekent dat ongeveer eens per maand een Force Balance — 100 % twee uur vastgehouden zodat het BMS het balanceren afmaakt.
- Waarom krijg ik overspanningsalarmen aan het einde van de lading?
- Meestal omdat één cel eerder bovenaan komt dan de rest: de cellen zijn uit elkaar gelopen. Kijk op het dashboard naar de hoogste cel en de spreiding bij volle lading, start een Force Balance en controleer of de laadspanning van de omvormer binnen het gedocumenteerde bereik blijft.
